ATV32变频器与触摸屏的Modbus串行通信参数设置

    1．ATV32变频器的参数设置

    ATV32变频器的参数设置如表10-1所示。

    表10-1    变频器的参数设置表



    2．触摸屏的参数设置

    第一步    首先在Vijeo-Designer软件的IO管理器中建立一个Modbus RTU驱动，Vijeo-Designer的IO管理器如图10-4所示。

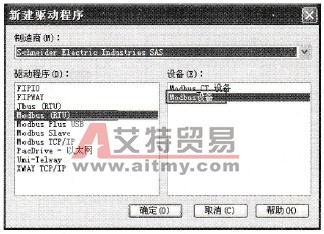

    第二部    在图10-5所示的【新建驱动程序】对话框中选择驱动程序，如FIPIO\FIPWAY、Modbus、M+、以太网等网络驱动程序，本例选择Modbus (RTU)驱动程序。

    图10-4   Vijeo-Designer的IO管理器

    图10-5  新建驱动程序

    然后对IO管理器中的Modbus RTU01进行设置，驱动程序配置如图10-6中的框选所示，点击【确定】按钮进行确认。

    第三步    双击ModbusEquipment01，如图10-7所示。

    图10-6  Modbus驱动设置窗口

    图10-7  双击ModbusEquipment01
