欧姆龙CQM1H系列PLC的BCD转换为二进制码指令(BIN(

来源:艾特贸易2017-06-04

简介BIN 指令的梯形图符号及可用的操作数如图 4.39 所示。 图 4. 39 BIN 的梯形图符号及操作数数据区 当执行条件为 ON 时, BIN(23) 将 S 中的 BCD 数转换为等值的二进制数,并存入 R 中。在转换

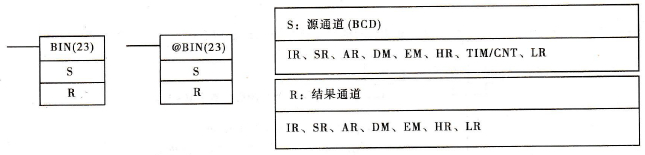

    BIN指令的梯形图符号及可用的操作数如图4.39所示。

 BIN的梯形图符号及操作数数据区

    4. 39   BIN的梯形图符号及操作数数据区

    当执行条件为ON时,BIN(23)S中的BCD数转换为等值的二进制数,并存入R中。在转换过程中,S的内容保持不变。常用BIN指令将BCD转换为二进制数,以便编程器或其他编程设备显示时表示为16进制数而不是10进制数,它还可用来转换到二进制以执行二进制算术运算。

    S的内容不是BCD数时,出错标志位255030N,并不执行指令。当转换结果为0000时,相等标志位25506ON
