欧姆龙CQM1H系列PLC的移位寄存器指令(SFT(10))

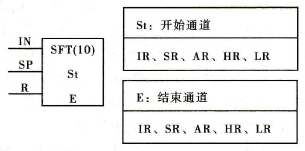

    SFT指令的梯形图符号及可用的操作数如图4.31所示，其中，E应大于或等于St，St和E必须在同一数据区。如果E= St，则产生一个16位的移位寄存器。



    图4. 31   SFT的梯形图符号及操作数数据区

    SFT(10)由三个执行条件控制，即数据输入端IN，移位脉冲端SP和复位端R。当复位端R为OFF时，只有在移位脉冲端SP由OFF→ON的上升沿，St到E通道中的所有位依次向高位移一位，E通道的最高位溢出丢失，而St通道的最低位由数据输入端IN的状态来决定，如图4. 32所示。当复位端R为ON时，从St到E通道中的所有位将为OFF，此时，移位脉冲端和数据输入端无效。



    图4. 32   SFT指令的执行示意图

    SFT编写语句表时，应依次先编数据输入端、移位脉冲端、复位端，最后编SFT指令。
