欧姆龙CQM1H系列PLC的计数指令(CNT)

    CNT为递减计数器，有两个输入端：脉冲计数输入端CP和复位端R。CNT指令的计数范围为0000 - 9999，其梯形图符号和可用的操作数如图4.8所示。

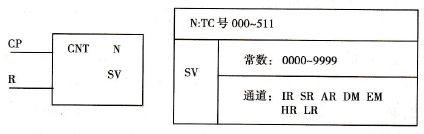

    图4.8   CNT指令的梯形图符号及操作数

    当复位端R为ON时，计数器处于复位状态，不能计数，此时，PV= SV。当复位端为OFF时，计数器开始计数。当CP端由OFF变为ON时(即脉冲的上升沿)，当前值减1。当PV减到0时，计数器的输出为ON（CNT的常开触点闭合，常闭触点断开）。此时，计数器不再接受计数脉冲。若在计数过程中，复位端R为ON，则计数器立即复位，停止计数，如图4.9。若计数端CP和复位端R同时为ON时，则复位端优先。CNT因有两个逻辑条件，在用语句表编程时，其顺序不能颠倒：CP输入端、R复位端和CNT输出。计数器具有断电保持功能。
