欧姆龙CQM1H系列PLC的逻辑运算指令

    CQM1H有5条逻辑运算指令，它们均以通道为单位进行求反、与、或、异或和同或运算。

    (1)求反指令(COM(29))

    求反指令也叫补码指令。COM指令的梯形图符号及可用的操作数如图4. 62昕示，当执行条件为ON时，COM将Wd中的数据按位求反。



    图4. 62   COM的梯形图符号及操作数数据区

    (2)逻辑与指令(ANDW(34))

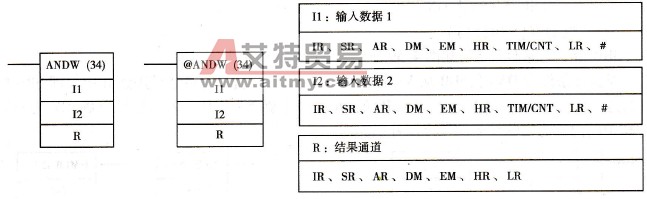

    ANDW指令的梯形图符号及可用的操作数如图4.63所示。当执行条件为ON时，ANDW将I1和12中的数据按位进行逻辑与运算，并将结果存入R中。



    图4. 63   ANDW的梯形图符号及操作数数据区

    (3)逻辑或指令(ORW(35))

    ORW指令的梯形图符号如图4.64所示，其可用的操作数与ANDW相同。当执行条件为ON时，ORW将I1和I2中的数据按位进行逻辑或运算，并将结果存入R中。



    图4. 64    O RW的梯形图符号



    图4.65   XORW的梯形图符号

    (4)异或指令(XORW(36))

    XORW指令的梯形图符号如图4.65所示，操作数与ANDW相同。当执行条件为ON时，XORW将I1和I2中的数据按位进行逻辑异或运算(相同为0)，并将结果存入R中。

    (5)同或指令(XNRW(37))

    也叫异或非指令。XNRW指令的梯形图符号如图4.66所示，操作数与ANDW相同。当执行条件为ON时，XNRW将I1和I2中的数据按位进行逻辑同或运算（相同为1），并将结果存入R中。



    图4. 66   XNRW的梯形图符号
