欧姆龙CQM1H系列PLC的线性传感器接口单元

    CQM1-LSEOI/LSE02线性传感器接口单元，可将线性传感器（如位移传感器）测量到的电压或电流信号根据已设定的定标值转换成相应的数字量，送到PLC的输入通道。LSE01为标准型，LSE02带有监控输出，它通过监控设备（如数字式计量表）实现对输人数据或设置数据的外部监控。

    (1)性能特点

    ①输入信号范围有4种类型，电压输入：从-9.999 -9.999V，-5 -5V，1-5V;电流输入：4 - 20mA。

    ②采用1ms的高速采样周期与0.3ms的高速外部定时结合，可方便地检测模拟量的高速变化。单元的运算处理时间为5ms。

    ③线性传感器接口单元的I/O地址分配：按其安装位置从IR001开始分配一个输入通道，从IR100开始分配一个输出通道。

    ④数据输入时，单元可选择测量模式或比较模式。当单元处于测量模式时，输入通道里存放的是定标转换的二进制数据。处于比较模式时，线性传感器接口单元把定标转换数据和4个比较设定值相比较，比较结果存放在输入通道的标志位。这4个比较设定值为：①HH，如果当前定标转换数据≥HH值，则输入通道的HH位（在比较模式下，输入通道的bit04）为ON;②H，如果当前定标转换数据≥H值，则输入通道的H位( bit03)为ON;③L，如果当前定标转换数据≤L值，则输入通道的L位( bit01)为ON;④LL，如果当前定标转换数据≤LL值，则输入通道的LL位(bit00)为ON。其他情况下，输入通道的PASS位(bit02)为ON。

    ⑤线性传感器接口单元可对线性传感器的输入进行采样、计算，然后保持计算值。采样时，可根据需要选择5种同步定时方式：正常、采样保持、最大保持、最小保持以及峰一峰保持。

    (2)接线与使用

    CQM1H-LSE01/LSE02单元的外部接线如图4.113所示，其中V输入可以连接一个带有电压输出的线性传感器，而I输入可连接一个带有4 - 20mA的电流输出的线性传感器。使用时，两者只能取其一。另外，还有4个外部控制输入端：T/G为定时输入端子，当同步定时设为正常时，该端子不起作用。RES为复位输入端，同样当同步定时设为正常时，该端子不起作用。ZERO为零输入端，当该端为ON时，单元强制替换定标转换数据为零，这种强制回零功能可对不同工件设定不同的参考点。ZRES为零复位端，当该端为ON时，强制零状态取消。

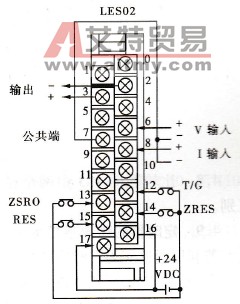

    图4. 113   LESOI/LES02接线图

    由于线性传感器接口单元属智能单元，它有自己的CPU，因此在操作使用时，有它自己的指令编码，以减轻CPU单元的压力。详情请参考相关的操作手册。
