欧姆龙CQM1H系列PLC的七段译码指令(SDEC(78))

来源：艾特贸易2017-06-04

简介SDEC 指令的梯形图符号及可用的操作数如图 4.47 所示，控制数据 Di 的含义如图 4.48 。图 4. 47 SDEC 的梯形图符号及操作数数据区图 4. 48 SDEC 的控制数据 Di 的含义当执行条件为 ON 时，

SDEC指令的梯形图符号及可用的操作数如图4.47所示，控制数据Di的含义如图4.48。

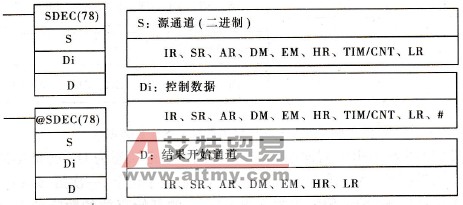

SDEC的梯形图符号及操作数数据区

图4. 47 SDEC的梯形图符号及操作数数据区

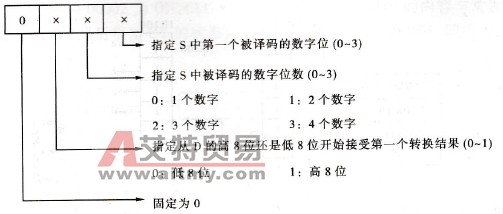

SDEC的控制数据Di的含义

图4. 48 SDEC的控制数据Di的含义

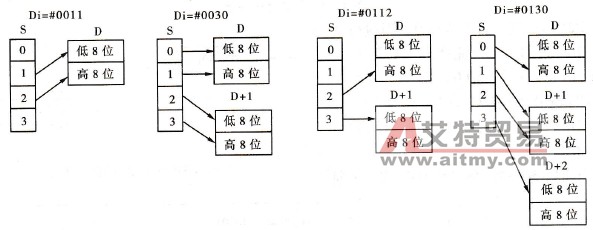

当执行条件为ON时，SDEC(78)从源通道S中指定的第一个数字开始顺序转换后，其等值的七段显示码存人以D开始的结果通道中。一次最多可对S中的4个数字进行转换，如果Di中指定从D的高8位开始存放，则最多可占3个结果通道。如图4.49所示，一个通道可存放两个数字的七段显示码，低8位的bit00 - bit06对应于七段数码管的a、b、c、d、e、f、g段，bit07不用；高8位的bit08 - bit14对应于七段数码管的a-g段，bit15不用。图4.50是一个根据Di值和4位的二进制到七段显示码的转换处理例子。
