欧姆龙CQM1H系列PLC的模拟量输入单元
来源:艾特贸易2017-06-04
简介为适应工业控制的要求, CQM1H 的 PLC 除开关量控制这一基本功能外,还能实现如温度、压力、流量、速度、压力等过程变量的模拟量控制,还适用于光电传感器、接近传感器等输入的传
为适应工业控制的要求,CQM1H的PLC除开关量控制这一基本功能外,还能实现如温度、压力、流量、速度、压力等过程变量的模拟量控制,还适用于光电传感器、接近传感器等输入的传感器控制等多种特殊功能。这些特殊功能除由内装板完成外,CQM1H还可使用CQM1提供的全部特殊功能单元。它们在PLC的中央处理单元的统一协调、管理下,独立地处理相应的任务。为减轻CPU单元的负担,这些特殊功能单元具有自己的CPU和存储器,以提高PC的整体处理速度和控制系统的性能。本节主要介绍CQM1的模拟量输入/输出单元、温度控制单元及线性传感器接口单元:
CQM1-AD041模拟量输入单元可从传感器或测量装置读取4路的模拟量信号值。它需和CQM1-IPS01或CQM1-IPS02模拟电源单元一起使用。
(1)性能特点
①输入模拟量路数最多4路/单元,用户也可利用DIP开关选择使用2路。
②输入信号范围 电压输入可选择1 - 5V、0- 10V或-10~+10V,电流输入为4 - 20mA。
③分辨率输入为电压或电流时,均为满量程的1/4 000。
④精度25℃时为±0. 5%,0-55℃时为±1.0%。
⑤转换速度最大2. 5ms(1路)。即转换数据每10ms(2.5ms×4)刷新一次。
⑥转换输出数据 12位二进制数码。- 10~+10V为F830 - 07DO( Hex),0- 10V为0030 - 0FD0(Hex),1-5V(4 -20mA)为0030 - 0FD0( Hex)。转换后的数据存放在分配给模拟输入单元的输入通道里,读取输入通道的内容即可使用转换后的数据。
(2)系统配置与设定

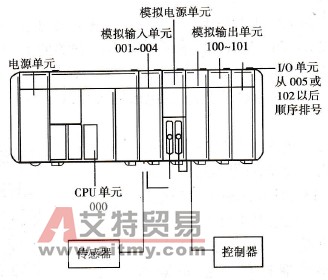

模拟量输入单元可按图4. 98安装在CQM1H的CPU上,模拟量输入单元可任意安装在电源单元的左边或右边。
图4. 98 系统配置及I/O通道分配
模拟输入单元一般占用4个输入通道,而模拟电源单元不占用I/O通道。注意:特殊功能单元的I/O通道与开关量I/O通道的总数不能超过CPU单元所规定的总数。例如,采用CQM1H-CPU11或CQM1H-CPU21,则每个系统可用I/O通道的总数不超过16个;若采用CQM1H-CPU51或CQM1H-CPU61,则总数不能超过32个,其中输入、输出各不能超过16个通道。
如果模拟输入单元只有一个或两个模拟输入,则可把模拟输入单元上的DIP开关的9脚置OFF,使它只占用两个输入通道。
在模拟量输入单元的电路板上,有一组DIP开关,用DIP开关可确定模拟量输入单元的工作方式。如图4. 99为出厂时的DIP开关位置,其中1-8脚为输入范围设定,如表4.22所示。9脚为输入通道数设定,置ON为占用4个通道,置OFF为2个通道。10脚为均值处理功能设定,置ON为可以使用该功能,置OFF为不能使用。
图4. 99 模拟输入单元的DIP开关
表4. 22 输入范围设置
