欧姆龙CQM1H系列PLC的4→16译码指令(MLPX(76))

    MLPX指令的梯形图符号及可用的操作数如图4.41所示，控制数据Di的含义如图4.42。

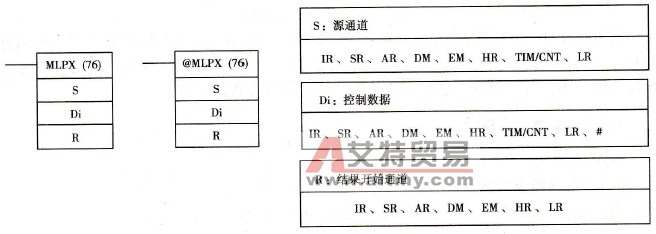

    图4. 41   MLPX的梯形图符号及操作数数据区

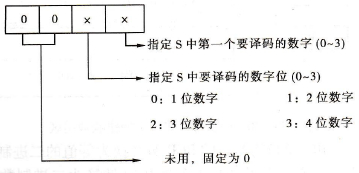

    图4. 42  控制数据Di的含义

    当执行条件为ON时，MLPX对源通道S中指定的4位16进制数字（digit）进行译码，译码的结果存入结果通道R开始的通道中。对S中的某位数字译码时，就是把这位十六进制数字转换为相应的0-15的十进制数，然后将指定结果通道中与该十进制数对应的位，置为ON，其余各位为OFF。最多可对4位数字同时译码。S中第一个要译码的数字由Di指定，译码的结果存入R通道中；第二个要译码的数字是紧邻着的高位数字，译码的结果存入R+1通道中；依此类推。若对S中的最高数字位译码后，仍不足Di中规定的要译码的数字位数，则返回S的最低数字位译码。如图4. 43是一些控制数据Di值及其控制转换举例。

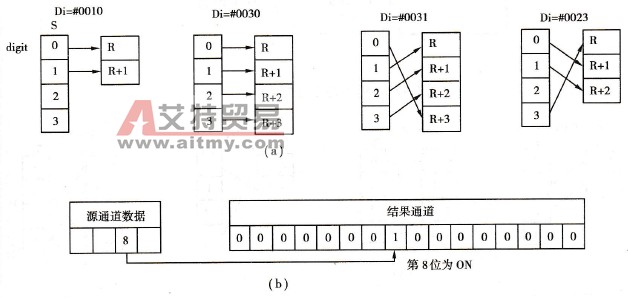

    图4. 43  控制数据Di值及转换举例

    (a)控制数据Di值及转换举例；(b)译码举例(Di=0001)
