HPP的脱机方式

    HPP的内部存储器可以在脱机方式下进行存取。写入HPP内部RAM的程序，可以成批地传送到PLC内部用户存储器中或装在PLC的存储卡盒中。HPP内部存储器的存取方式如图7 - 21所示。

    脱机方式下的编程操作与联机方式下编程操作相同。脱机方式下编写的程序是存入HPP内部的RAM，如传送到PLC，PLC原有的程序就会被覆盖。HPP内RAM的程序用超级电容进行断电保护，充电1h，可保护3天以上。因此，可利用HPP将程序带到现场的PLC中。脱机方式下的其他操作与联机方式类似。在脱机方式下，按【OTHER】键，即显示方式菜单，如图7 - 22所示。脱机方式菜单有7个项目，分别是方式切换、程序检查、HPP→FX间的传送、参数设定、元件替换、蜂鸣器音量调整及模块方式。其中程序检查、参数设定、元件替换、蜂鸣器音量调整与联机方式相同，在此不再介绍，由于篇幅关系，在此只介绍常用的方式切换和HPP→FX间的传送。

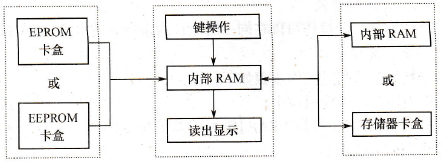

    图7-21  脱机方式下的程序传送

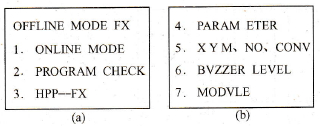

    图7-22  脱机方式下“其他”功能的主菜单

    利用【↓】【↑】键移动光标，在方式菜单上进行选择；再按【GO】键进入相应的项目。

    1．方式切换

    PLC的状态为RUN或STOP。可从脱机方式切换到联机方式。如图7- 23所示，按【GO】键，即进行脱机到联机的切换；按【CLEAR】键，返回方式菜单。



    图7-23  方式转换

    2．HPP→FX间的传送

    PLC的状态为STOP或RUN（在一定的条件），在HPP和PLC之间成批传送程序和参数。

    (1)显示1如图7- 24所示。

    (2)显示2。关键字不一致时，显示如图7- 25所示。

    (3)显示3如图7- 26所示。

    手持编程器的优点是体积小，携带方便，且监控数据时反应速度快，但是在进行程序调试时，由于监控不了梯形图，监控的范围有限，给程序调试带来不便。随着计算机的普及，特别是笔记本电脑的普及，现在大部分场合主要是使用计算机（装上PLC的编程软件）进行编程。但是作为一个工程技术人员，有必要掌握手持编程器的使用方法。

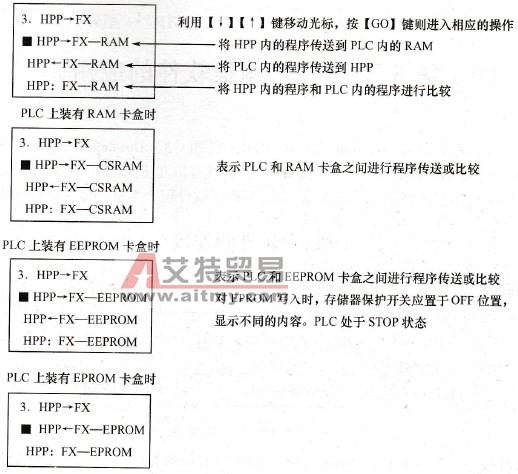

    图7-24  HPP→FX间的传送

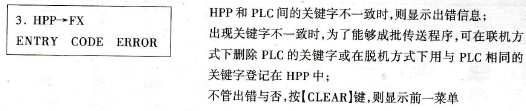

    图7-25  提示输入密码

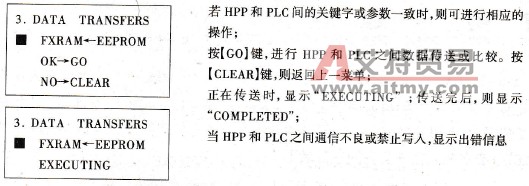

    图7-26  正在数据传送
