HPP的联机方式

    其他操作是指编程、监视和测试以外的各种操作。可根据方式菜单选择相应的操作，同编程操作一样，也分为联机方式和脱机方式。

    操作步骤如下：

    【准备】→【启动系统】→【设定联机方式】→【方式菜单选择】

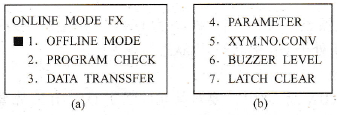

    前三步与编程操作相同，在联机方式下，只按【OTHER】键，即显示方式菜单，如图7 - 13所示。

    图7 – 13  联机方式下“其他”功能的主菜单

    联机方式菜单有7个项目：方式切换，程序检查，数据传送，参数设置，X、Y、M、…元件号变换，蜂鸣器音量调整及锁存清除。

    在方式菜单上，将光标移到所需要的项目，按【GO】键，即进入所选的项目。

    1．方式切换

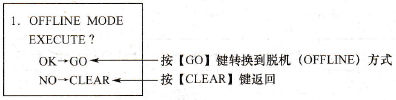

    PLC状态为RUN或STOP。有联机方式切换到脱机方式，如图7- 14所示。

    图7 – 14  方式切换

    2．程序检查

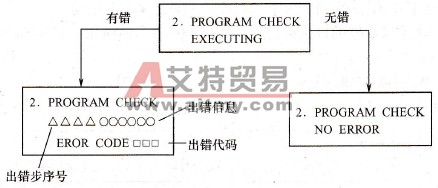

    PLC状态为RUN或STOP。程序检查如图7- 15所示。

    图7 – 15  程序检查

    说明：

    (1)有错时，显示有错的步序号、出错信息和出错代码。在一次操作中显示最先出现的一个错误。

    (2)有错和无错时，只要按【CLEAR】键或【OTHER】键，则显示方式菜单。

    (3)修改错误后再次进行程序检查时，PLC的M8068和D8068自动复位，如还存在其他错误时，则显示下一个出错信息和出错代码。

    3．数据传送

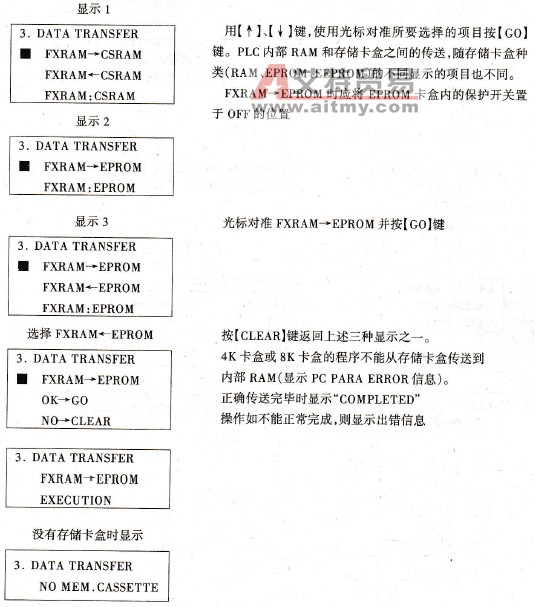

    PLC状态为STOP。在PLC的内部RAM和装在PLC上的存储卡盒之间传送程序和参数。传送后进一步校验双方的内容。参数传送如图7 - 16所示。

    图7 – 16  数据传送
