如何安装或拆除S7-200 PLC

    S7-200可以安装在面板或标准DIN横杆上，如图8-1所示，S7-200的方向可以为水平或垂直。对于垂直安装，允许的最高环境温度降低10℃，将S7-200 CPU安装在任何扩展模块下方。

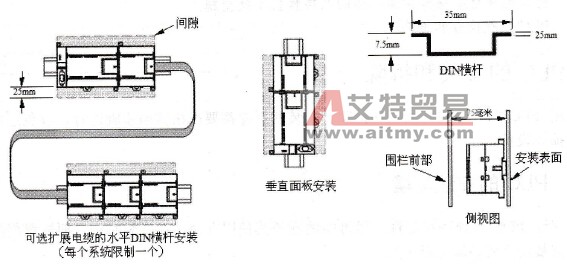

    图8-1    S7-200的安装    1．先决条件    安装或拆除任何电气设备之前，确保已经断开该设备的电源，还要确保已经断开任何相关设备的电源。在带电情况下试图安装或拆除S7-200或相关设备可能会导致电击或设备运行出现故障，甚至会损坏设备，或者会导致人员严重受伤或死亡。    安装或拆除任何电气设备时，始终确保S7-200使用正确的模块或等同的设备。如果安装错误的模块，S7-200的程序会不可预测地运行或损坏设备，或导致人员严重受伤或死亡。使用相同的型号来更换S7-200设备时，还要确保方向和位置正确。    2．安装尺寸    S7-200 CPU和扩展模块均有安装孔，以帮助安装到面板上，安装形式如图8-2所示，表8-1所示为S7-200 CPU的安装尺寸。

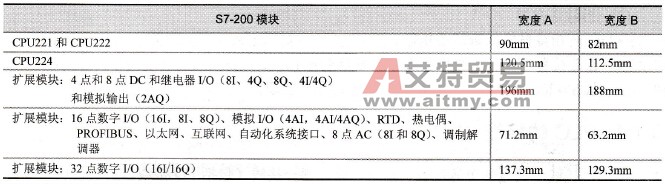

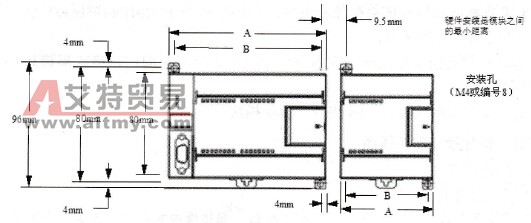

    图8-2   S7-200 CPU的安装形式    表8-1   S7-200 CPU的安装尺寸
    3．安装CPU和扩展模块    安装S7-200和扩展模块步骤如下所述。    (1)面板安装    ·定位、钻孔和撬开安装孔（M4或美国标准号8），使用图8-2中所示的尺寸。    ·使用适合的螺丝将模块固定在面板上。    ·如果使用扩展模块，将扩展模块带状电缆连接到访问门下面的扩展端口连接    器中。    (2)标准DIN横杆安装    ·每隔75mm将横杆固定在安装面板上。    ·打开DIN夹片（位于模块底部）并将模块背面挂到DIN横杆上。    ·如果使用扩展模块，将扩展模块带状电缆连接到访问门下面的扩展端口连接    器上，向下旋转模块至DIN模板，合上夹片。仔细检查夹片是否将模块牢固    地栓在横杆上，为了避免损坏模块，夹片安在安装孔的突起上，而不要直接安    在模块的前端。    ·如果S7-200用于高振动电位环境中或垂直安装S7-200，使用DIN横杆十    分有用。    4．拆除CPU和扩展模块    拆除S7-200和扩展模块步骤如下所述。    (1)从S7-200拆除电源。    (2)断开连接到模块的所有配线和电缆，大部分S7-200 CPU和扩展模块具有可移动的连接器，以使得此工作更容易。    (3)如果有扩展模块连接到正在拆除的单元上，打开访问门，将扩展模块带状电缆从邻近的模块断开。    (4)旋下安装螺丝或打开DIN夹片，拆除模块。    5．安装和拆除接线盒连接器    (1)安装连接器    ·打开连接器门。    ·将连接器与单元上的插针对齐，在连接器底部边缘内对齐连接器的导线边缘。    ·按下并旋转连接器，直到其啮合到位置中，仔细检查以确保连接器正确对齐    并完全啮合。    (2)拆除连接器    ·打开连接器门来访问连接器。    ·在连接器中间的槽口中插入小的螺丝起子。    ·从S7-200外壳撬开螺丝起子，删除终端连接器。
