手持编程器的组成和操作面板

    (1)手持编程器的组成    FX - 20P -E手持编程器由液晶显示屏（16字符×4行）、ROM写入器模块的接口、存储器卡盒接口及功能键、指令键、元件符号键、数字键等5×7键盘组成。    FX -20P -E手持编程器配有专用电缆FX - 20P - CAB与PLC主机相连。系统存储卡盒用于存放系统软件。其他如ROM写入器模块、PLC存储器卡盒等为选用件。    (2)手持编程器的操作面板    手持编程器FX - 20P -E的操作面板键盘如图6-1所示。

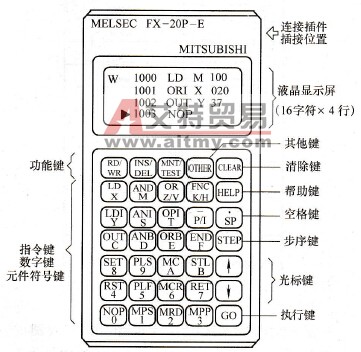

    图6-1    手持编程器的操作面板    编程器上各键的作用如下：    1)功能键。读出／写入功能键( RD/WR)、插入／删除功能键(INS/DEL)、监视/测试功能键( MNT/TEST)。各个功能键选择的功能轮流起作用：按第一次时选择第一个功能，再按一次选择第二个功能。    2)其他键( OTHER)。在任何状态下按该键则显示方式菜单。    3)清除键( CLEAR)。用于清除显示屏上的出错信息或恢复原来的画面。如在按执行键( GO)前按此键清除输入的数据。    4)帮助键( HELP)。显示应用指令一览表。在监控时进行十进制和十六进制数的转换。    5)空格键( SP)。输入时用此键设定元件号和常数。    6)步序键( STEP)。用于设定步序号。    7)光标键(↑)、(↓)。用于移动光标和提示符，指定当前元件的前一个或后一个元件。    8)执行键( GO)。用于指令的确认、执行、显示后面的画面和再搜索。    9)指令、元件符号、数字键。上部为指令，下部为元件符号或数字。上、下部的功能是根据当前所执行的操作自动进行切换；下部的元件符号( Z/V)、(K/H)、(P/I)交替起作用。    (3) FX -20P -E手持编程器的液晶显示屏    FX -20P -E手持编程器的液晶显示屏能同时显示4行，每行16个字符，在操作时，显示屏上显示的画面如图6-2所示。

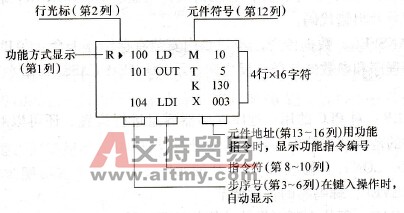

    图6-2    液晶显示屏上显示的画面    液晶显示屏的左上角的黑三角提示符是功能方式说明，介绍如下：R (Read)为读出，W (Write)为写入，I(Insert)为插入，D(Delete)为删除，M(Monitor)为监视，T( Test)为测试。
