S7-200的故障信息诊断

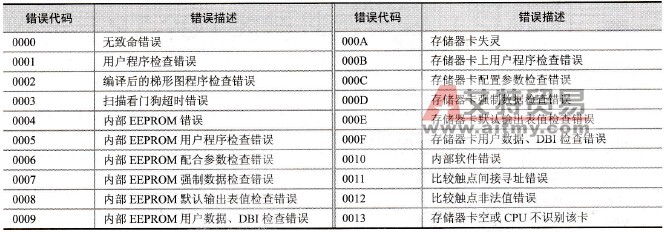

    这里以程序错误为主诊断S7-200的故障信息，当出现故障时，查看S7-200故障信息，判断故障来源。进入STEP 7-Micro/MN 32主菜单，单击【PLC】／【信息】进入查看S7-200故障信息，故障信息可分为以下3类。    1．致命错误    致命错误导致CPU停止执行用户程序。依据错误的严重性，一个致命错误会导致CPU无法执行某个或所有功能。处理致命错误的目标是使CPU进入安全状态，可以对当前存在的错误状况进行询问并响应。当一个致命错误发生时，CPU会执行以下任务：    (1)进入STOP（停止）方式。    (2)点亮系统致命错误和STOP LED指示灯。    (3)断开输出。    这种状态将会持续到错误清除之后，表8-4列出了从CPU 上可以读到的致命错误代码及其含义。    表8-4    致命错误代码及含义

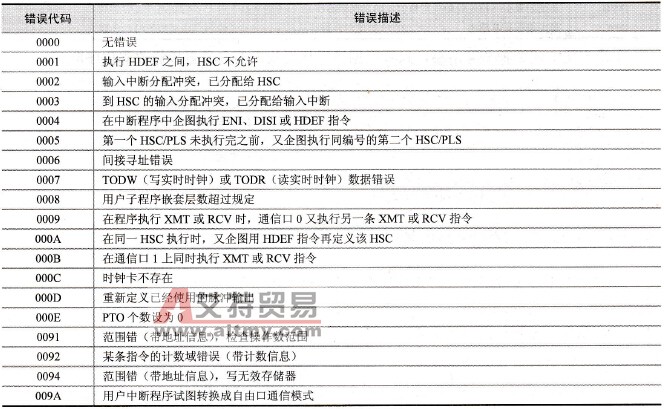

    2．运行时刻程序错误    在非程序正常运行中，可能会产生非致命错误（如寻址错误）。在这种情况F，CPU会产生一个非致命的错误代码。表8-5列出了这些非致命错误代码及其含义。    表8-5    非致命错误代码及含义
    3．编译规则错误    当下载一个程序时，CPU将对该程序进行编译，如果CPU发现程序有违反编译规则（如非法指令），CPU就会停止下载程序，并生成一个非致命编译规则错误代码。表8-6列出了违反编译规则所产生的错误代码及其含义。    表8-6    编译规则错误代码及含义
    无论出现上述哪种故障信息，只要根据错误代码代表的含义直接修改源程序即可。
