FX-20P-E手持编程器对PLC编程元件与基本指令通/断

    监视功能是通过编程器的显示屏监视和确认在联机工作方式下PLC的动作和控制状态。它包括对位元件的监视、通／断检查和动作状态的监视等内容。    (1)对位元件的监视    基本操作如图6-17所示。由于FX2N、FX2NC有16个变址寄存器Z0~27和V0~V7，因此如果采用FX2N、FX2NC系列PLC应给出变址寄存器的元件号。以监视辅助继电器M153的状态为例，先按MNT/TEST键，使编程器处于M（监视）工作方式，然后按图6-17所示步骤按键。

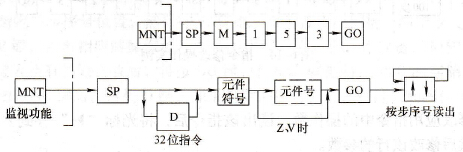

    图6-17    位元件监视的基本操作    屏幕上就会出现M153的状态，如图6-18所示。如果在编程元件的左侧有字符“■”，表示该编程元件处于ON状态；否则，表示它处于OFF状态，最多可以监视8个元件。按“↑”或“↓”键，可以监视前面或后面元件的状态。
    图6-18    位编程元件的监视    (2)监视16位字元件(D、Z、V)内的数据    以监视数据寄存器DO内的数据为例，首先按MNT/TEST键，使编程器处于M（监视）工作方式，按图6-19所示操作步骤按键。    屏幕上就会显示出数据寄存器DO内的数据。再按功能键“↓”，依次显示D1、D2、D3内的数据。此时显示的数据均以十进制数表示。若要以十六进制数表示，可按功能键HELP，重复按功能键HELP，显示的数据在十进制数和十六进制数之间切换。    (3)监视32位字元件(D、Z、V)内的数据    以监视数据寄存器DO和Dl组成的32位数据寄存器内的数据为例，首先按MNT/TEST键，使编程器处于M（监视）工作方式，按图6-20所示操作步骤按键。
    图6-19    16位字元件监视的操作
    图6-20    32位字元件监视的操作    屏幕上就会显示出由DO和Dl组成的32位数据寄存器内的数据，如图6-21所示。若要以十六进制数表示，可用功能键HELP来切换。    (4)对定时器和16位计数器的监视    以监视计数器C99的运行情况为例，首先按MNT/TEST键，使编程器处于M（监视）工作方式，按图6-22所示操作步骤按键。

   图6-21    32位字元件的监视
    图6-22    16位计数器监视的操作    屏幕上显示的内容如图6-23所示。图中显示的数据K20是C99的当前计数值，第4行末尾显示的数据K100是C99的设定值。第4行中的字母P表示C99输出触点的状态，当其右侧显示“■”时，表示其常开触点闭合；反之则表示常开触点断开。第4行的R字母表示C99复位电路的状态，当其右侧显示“■”时，表示其复位电路闭合，复位为ON状态；反之则表示其复位电路断开，复位为OFF状态。非积算定时器没有复位输入，图6-23中T100的R未用。    (5)对32位计数器的监视    以监视32位计数器C200的运行情况为例，首先按MNT/TEST键，使编程器处于M（监视）工作方式，按图6-24所示操作步骤按键。
    图6-23    定时器的监视

    图6-24    32位计数器监视的操作    屏幕上显示的内容如图6-25所示。P和R的含义与图6-23中的相同，U的右侧显示“■”时，表示其计数方式为递增，反之为递减计数方式。第2行显示的数据为当前计数值，第3行和第4行显示设定值，如果设定值为常数，直接显示在屏幕的第3行上；如果设定值存放在某位数据寄存器内，第3行显示该数据寄存器的元件号，第4行才显示其设定值。按功能键HELP，显示的数据在十进制数和十六进制数之间切换。
    图6-25    32位计数器监视    (6)通／断检查    在监视状态下，根据步序号或指令读出程序，可监视指令中元件触点通／断和线圈动作状态。其基本操作如图6-26所示。

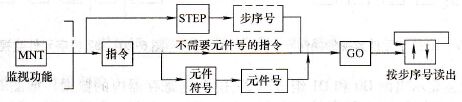

    图6-26    通／断检查基本操作    例如，读出第126步，在M（监视）工作方式下，做通／断检查。按图6-27所示操作步骤按键。    屏幕上显示的内容如图6-28所示，读出以指定步序号为首的4行指令，根据各行是否显示“■”，可以判断触点和线圈的状态。若元件符号左侧显示“■”，表示该行指令对应的触点接通，对应的线圈“通电”；若元件符号左侧显示空格，表示该行指令对应的触点断开，对应的线圈“断电”。但是对于定时器和计数器来说，若OUT T或OUT C指令所在的行显示“■”，仅表示定时器或计数器分别处于定时或计数工作状态，其线圈“通电”，并不表示其输出常开触点接通。
    图6-27    通／断检查操作实例
    图6-28    通／断检查    (7)状态继电器的监视    用指令或编程元件的测试功能使M8047（STL监视有效）为ON，首先按MNT/TEST键，使编程器处于M（监视）工作方式，再按STL键和GO键，可以监视最多8点为ON的状态继电器(S)，它们按元件号从大到小的顺序排列。
