STEP 7简介

    STEP 7编程软件用于西门子系列工控产品，包括SIMATIC S7、M7、C7和基于PC的WinAC，是供它们编程、监控和进行参数设置的标准工具，是SIMATIC工业软件的重要组成部分。    STEP 7标准软件包提供一系列的应用程序，如图3-1所示，具有以下功能：硬件组态和参数设置、通信组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。STEP 7的所有功能均有大量的在线帮助，用鼠标打开或选中某一对象，按F1键可以得到该对象的在线帮助。

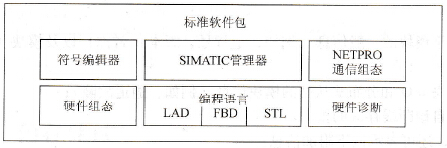

    图3-1    标准软件包提供的应用程序    标准软件包运行在Windows 95/98/2000/NT/XP下，与Windows的图形和面向对象操作原则相匹配，支持自动控制任务创建过程的各个阶段。标准软件包提供的应用程序的主要功能如下。    1．SIMATIC管理器    SIMATIC Manager（SIMATIC管理器）可以管理一个自动化项目的所有数据，无论是为哪个可编程控制系统( S7/M7/C7)设计的。编辑所选数据所需要的工具由SIMATIC Manager自行启动。SIMATIC Mannger用户界面如图3-2所示。    2．符号编辑器    使用Symbol Editor（符号编辑器），可以管理所有的共享符号。它具有以下功能：    ·为过程信号（输入／输出）、位存储和块设定符号名和注释；    ·分类功能；

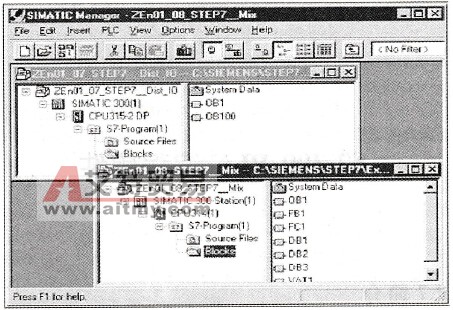

    图3-2    SIMATIC Manager用户界面    ·从／向其他的Windows程序导入／导出。    使用这个工具生成的符号表可供其他所有工具使用。因而，对一个符号特性的任何变化都能自动被其他工具识别。    3．硬件诊断    这些功能可以向用户提供可编程控制器的状态概况。在概况中可以显示符号，指示每个模块是否正常或有故障。双击故障模块，可以显示有关故障的详细信息。信息的范围视使用模块而定：    ·显示关于模块的一般信息（例如，定货号、版本、名称）以及模块状态（例如，故障）；    ·显示中央I/O和分布式从站的模块信息（例如，通道故障）；    ·显示来自诊断缓存区的报文。对于CPU，还可显示以下附加信息：    ·用户程序处理过程中的故障原因；    ·显示循环时间（最长的、最短的和最近一次的）；    ·MPI的通信可能性及负载；    ·显示性能数据（可能的输入／输出、位存储、计数器、定时器和块的数量）。    4．硬件组态    使用这个功能，可以为自动化项目的硬件进行组态和参数设置。硬件组态的功能如下所示：    1)组态可编程控制器时，可以从电子目录中选择一个机架，并在机架中将选中的模块安排在所需要的槽上。    2)组态分布式I/O与组态中央I/O一致，也支持以通道为单位的I/O。    3)在给CPU参数设置的过程中，可以通过菜单的指导设置属性，比如，启动特性和循环扫描时间监控。支持多处理方式。输入的数据保存在系统数据块中。    4)在向模块作参数设置的过程中，所有可以设置的参数都是用对话框来设置的。没有任何设置使用DIP开关。参数设置向模块的传送是在CPU启动过程中自动完成的，这意味着模块可以相互交换而无需赋值新的参数。    5)功能模块( FM)和通信处理器(CP)的参数设置，与其他模块的赋值方法一样，也是在硬件组态工具中完成的。对于每一个FM和CP，都有模块指定对话框和规则（包括在FM/CP功能软件包范围内）。通过只在对话框中提供有效的选项，系统可以防止不正确的输入。    5．网络组态    通过MPI，使用组态工具选择通信的网站，在表中输人数据源和数据目标，自动生成要下载的所有块( SDB)，并且自动完整地下载到所有的CPU中。事件驱动的数据传送也是可以实现的：设置通信连接，从集成的块库中选择通信或功能块，以你选择的编程语言为所选的通信或功能块赋值参数。    6．编程语言    用于S7 -300和S7 -400的编程语言梯形逻辑图(Ladder Logic，LAD)、语句表( Statement List，STL)和功能块图(Function Block Diagram，FBD)都集成在一个标准软件包中。    1)梯形逻辑图是STEP 7编程语言的图形表达方式。它的指令语法与一个继电器的梯形逻辑图相似：当电信号通过各个触点、复合元件以及输出线圈时，使用梯形图，可以追踪电信号在电源示意线之间的流动。    2)语句表是STEP 7编程语言的文本表达方式。如果一个程序是用语句表编写的，则CPU执行程序时按每一条指令一步一步地执行。为使编程更容易，语句表已进行扩展，还包括一些高层语言结构（例如结构数据的访问和块参数）。    3)功能块图是STEP 7编程语言的图形表达方式，使用与布尔代数相类似的逻辑框来表达逻辑。复合功能（如数学功能）可用逻辑框相连直接表达。其他编程语言作为可选软件包使用。
