STEP 7创建OB1程序的技术方法

    1．打开LAD/STL/FBD编辑器窗口    在STEP 7中，允许使用梯形图(LAD)、语句表(STL)或功能块图(FBD)编辑器来生成S7应用程序。但是在实际使用中应预先设定使用哪种语言编辑器，一般从事电气控制的用户，常选择梯形图编辑器；熟悉计算机编程的用户，常选择语句表编辑器；熟悉数字电路的用户，常选择功能块图编辑器。设定方法已在创建项目窗口时介绍过，也可以在LAD/STL/FBD编辑器窗口中的View菜单中进行选择设定。    2．用梯形图( LAD)编辑器编辑组织块OB1    利用编程工具条上的按钮，按照如图3-26所示的按钮功能，将能很快地绘制出梯形图程序。

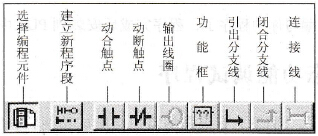

    图3-26    编程工具条上按钮    3．用语句表( STL)编辑器编辑组织块OB1    在LAD/STL/FBD窗口中打开View菜单，设定编程语言为STL后，根据语句表逐条输入和编辑程序。如果使用符号表中不存在的符号地址，或者出现语法错误，则会显示为红色。    4．用功能块图( FBD)编辑器编辑组织块OB1    在LAD/STL/FBD窗口中，打开View菜单，设定编程语言为FBD后，按选择编程元件按钮，与编程工具条配合，再输入编程元件地址，如果是符号地址，可通过Options菜单选择LAD/FBD标签中的Width of address field，设定每行符号地址的最大字符数（10~ 24个）。
