触摸屏与变频器间的通信

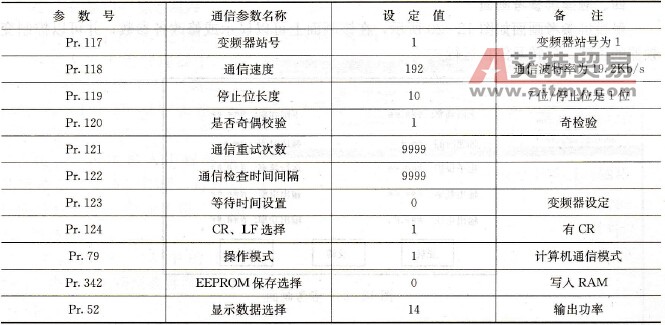

    三菱触摸屏可与三菱变频器通过RS - 422进行通信，通过通信，在触摸屏上能显示或设置变频器的运行频率、输出频率、输出电流、输出电压、输出功率等参数，能控制变频器的正转、反转及停止运行状态等。下面以三菱F940GOT触摸屏与FR - A540变频器为例介绍它们的通信方式。    一、变频器参数设置    为了实现触摸屏与变频器的通信，首先设置变频器相关通信参数，如表12 -8所示。    表12-8    设置变频器参数

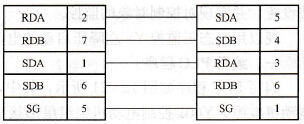

    注变频器参数设定后请将变频器电源关闭，再接上电源，否则无法通信。    二、硬件连接    把一条RS - 422通信电缆的一端接入触摸屏上的RS - 422端，另一头接人变频器的PU接口。通信线的制作接线如图12 - 19所示。

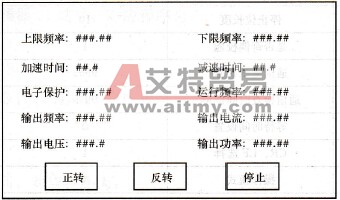

    图12 - 19    触摸屏与变频器的通信接线    三、触摸屏设置    进入触摸屏设置菜单一选择菜单一其他模式一设定模式- PLC类型，设置如下：    PLC类型设为：FREQROL系列；    连接：CPU端口(RS - 422)；   DST／GOT站号#：00。    触摸屏软件参数（参数后面的：0位表示变频器的站号）设置如下：    上限频率Pr1:0；    下限频率Pr2:0；    加速时间Pr7:0；    减速时间Pr8:0；    过电流保护Pr9:0；    运行频率SP109:0；    输出频率SP111:0；    输出电流SP112:0；    输出电压SP113:0；    输出功率SP114:0；    正转S1:0；    反转S2:0；    停止SP122:0。    四、触摸屏参考画面    触摸屏参考画面如图12 - 20所示，在该画面上可以显示或修改各参数，并可以控制变频器的正转、反转及停止运行。
    图12 - 20    参考画面
