三菱公司的PLC网络简介

    三菱公司PLC网络继承了传统使用的MELSEC网络，并使其在性能、功能、使用简便等方面更胜一筹。Q系列PLC提供层次清晰的三层网络，针对各种用途提供最合适的网络产品，如图12 - 39所示。

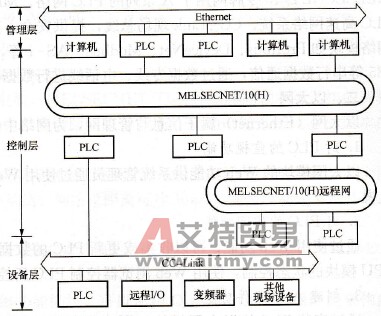

    图12-39    三菱公司的PLC网络    (1)信息层[Ethernet（以太网）]。信息层为网络系统中的最高层，主要是在PLC、设备控制器以及生产管理用PC之间传输生产管理信息、质量管理信息及设备的运转情况等数据，信息层使用最普遍的Ethernet。它不仅能够连接Win-dows系统的PC、UNIX系统的工作站等，而且还能连接各种FA设备。Q系列PLC系列的Ethernet模块具有日益普及的因特网电子邮件收发功能，使用户无论在世界的任何地方都可以方便地收发生产信息邮件，构筑远程监视管理系统。同时，利用因特网的FTP服务器功能及MELSEC专用协议可以很容易地实现程序的上传／下载和信息的传输。    (2)控制层[MELSECNET／10 (H)]。它是整个网络系统的中间层，是在PLC、CNC等控制设备之间方便且高速地进行处理数据互传的控制网络。作为MELSEC控制网络的MELSECNET／10，以它良好的实时性、简单的网络设定、无程序的网络数据共享概念，以及冗余回路等特点获得了很高的市场评价。而MELSECNET/H不仅继承了MELSECNET]10优秀的特点，还使网络的实时性更好，数据容量更大，进一步适应了市场的需要。但目前MELSECNET/H只有Q系列PLC才可使用。    (3)设备层／现场总线CC - Link。设备层是把PLC等控制设备和传感器以及驱动设备连接起来的现场网络，为整个网络系统最底层的网络。采用CC - Link现场总线连接，布线数量可大大减少，这样就提高了系统的可维护性。而且，不只是连接ON/OFF等开关量的数据，还可连接ID系统、条形码阅读器、变频器、人机界面等智能化设备，从而完成各种数据的通信，实现终端生产信息的管理，加上对机器动作状态的集中管理，使维修保养的工作效率也有很大提高。在Q系列PLC中使用，CC - Link的功能更好，而且使用更简便。    在三菱的PLC网络中进行通信时，不会感觉到有网络种类的差别和间断，可进行跨网络间的数据通信和程序的远程监控、修改，调试等工作，而无需考虑网络的层次和类型。    MELSECNET/H和CC - Link都使用循环通信的方式，周期性自动地收发信息，不需要专门的数据通信程序，只需简单的参数设定即可。同时，MELSECNET/H和CC - Link都是使用广播方式进行循环通信发送和接收的，这样就可做到网络上的数据共享。    对于Q系列PLC使用的Ethernet、MELSECNET/H、CC - Link网络，可以在GX De-veloper软件画面上设定网络参数以及各种功能，简单方便。    在现代化的生产现场，为了实现高效的生产和科学的管理，使用PLC组成各种网络是十分必要的。三菱PLC组成的网络系统提供了清晰的三层网络，即信息与管理层的以太网、管理与控制层的局域令牌网、控制设备层的CC - Link开放式现场总线，这样就可以针对各种用途配备最合适的网络产品。如信息层的以太网，能使产品信息在世界各地进行传输，MELSECNET／10令牌网用于A系列的PLC网络，MELSECNETlH令牌网用于Q系列的PLC高速网络系统。CC - Link现场总线，提供安全、高速、简便的连接。另外，采用其他网络模块如Profibus、DeviceNet、Modbus、AS i等，可以进行RS - 232、RS - 422、RS -485等串行数据通信，通过数据专线、电话线进行数据传送。
