FX系列可编程控制器的输入继电器与输出继电器

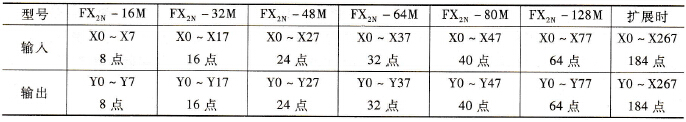

    FX系列可编程控制器编程元件的名称由字母和数字组成。    1．输入继电器(X)    FX系列PLC的输入继电器用X表示，下标的尾数只有0~7。在其编号中没有“8”、“9”这样的数字，例如X7和X10是两个相邻的整数。FX2N系列可编程控制器的输入、输出继电器元件号见表2 -1。    表2-1    FX2N系列可编程控制器输入／输出继电器元件号
    输入继电器是PLC接收外部输入的开关量信号的窗口。PLC通过光电耦合器，将外部信号的状态读人并存储在输入映像寄存器内。外部输入电路接通时对应的映像寄存器为ON（1状态）。输入端可接外部的动合、动断触点。而输入继电器有一对动合、动断触点，触点在编程中可以多次反复使用。    注意：输入继电器X只能由外部信号所驱动。    2．输出继电器(Y)    FX系列可编程控制器的输出继电器是可编程控制器向外部负载发送信号的窗口。从控制电路来看是将输入信号进行逻辑组合运算后的信号传送给输出模块。再由它驱动外部负载。如果Y0的线圈“通电”，继电器Y0的动合、动断触点对应动作，使外部负载相应变化。其动合、动断触点可以多次反复使用。
