可编程控制器空操作指令(NOP)

    NOP:空操作指令，是一条无动作、无目标元件、占一个程序步的指令。NOP指令应用（用NOP指令改变电路）的例子如图2-39所示。    在程序中加入NOP指令，该步序做空操作，将程序全部清除时，全部指令成为NOP。在普通的指令与指令之间加入NOP指令，PLC将无视其存在而继续工作；若在程序中加入NOP指令，则在修改或追加程序时可以减少步号的变化。    将已写入的指令换成NOP指令，电路将有可能发生变化，编程时务必注意。    从图2 -39中可知当把串联或串联块指令改为NOP时，程序相当短接原触点或将前面所有电路短路；把并联或并联块指令改为NOP时，程序相当于断开原触点或切断前面所有电路。

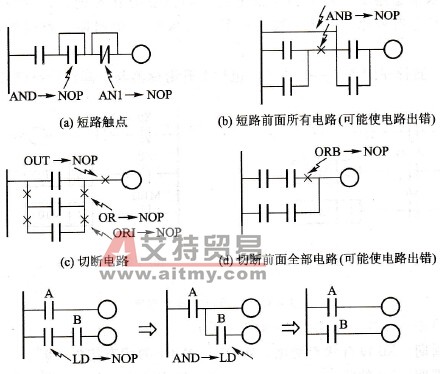

    图2-39   NOP指令应用示例
