可编程控制器置位/复位( SET、RST)指令

    SET:置位指令，用于线圈动作的保持，它可以对Y、M、S操作。    RST：复位指令，用于解除线圈动作的保持。对数据寄存器(D)、定时器(T)、计数器(C)清零。它可以对Y、M、S、T、C、D操作。    SET、RST指令的使用如图2-37所示，X0一旦接通，再断开，Y0也保持接通。X1接通后，Y0保持断开。对M、S等其他可操作元件的作用也是一样。    对同一个元件SET、RST指令可多次使用，顺序是任意的，但最后执行的一条有效。    对数据寄存器(D)、定时器(T)、计数器(C)、变址寄存器(V、Z)清零，可以用RST指令。此外累计定时器T246~ T255当前值的复位、触点的复位也可以使用RST指令。    RST指令在计数器、定时器组合电路中的应用如图2-38所示。当XO接通时，输出接点T246复位，定时器的当前值也成为0。    输入X1接通期间，T246接收1 ms时钟脉冲并计数，计到800时Y0就动作。    32位计数器C200根据M8200的开关状态进行递加或递减计数，它对X11动合触点开关次数计数。C200的触点是否动作取决于计数方向及是否达到D1、D0中所存的设定值。    输入X10动合触点接通时，计数器C200当前值清零。

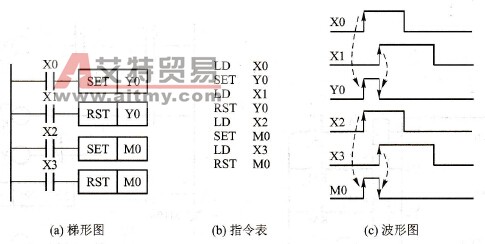

    图2-37   SET、RST指令的使用

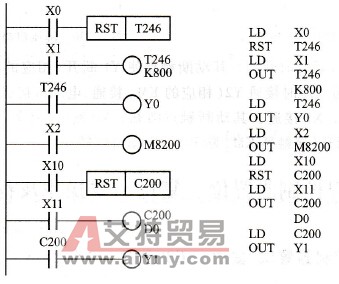

    图2-38    RST指令在定时器与计数器组合电路中的应用
