可编程序控制器的结构剖析

    一个初学者也许对可编程序控制器感到很神秘，一个小小的盒子居然能控制这么多这么大的机器，不知道那个盒子里面到底装了些什么东西？若此时有台如图1 1所示的可编程序控制器在你面前，你的手会觉得痒痒的吗？好，下面就一起来与可编程序控制器亲密接触一下吧。    拿起这台PLC，观察侧面四周，可以看到其两侧各有两个塑料扣，用“一”字形螺钉旋具（俗称螺丝刀）轻轻将其旋起，就可以把PLC的上面的外壳拿去，移去上壳的PLC如图1-2所示。啊，里面有好多电子元器件哎，还有集成电路。再翻过来就可以看到在其底部也有两个塑料扣，同样轻轻撬一下，就可以把中间的PLC取出，图1-3 (a)是中间取出的PLC，图1-3 (b)是PLC的上、下外壳。PLC由3块电路板组成，上、下两块小板插在中间的大板上，如图1-4所示。轻轻摇动可以把这3块板分开，分开后的3块板如图1-5所示。上面的小板子如图1-5(a)所示，是一块CPU、存储器板，除此之外还有输入／输出指示灯等也在这块板上；中间的大板子如图1-5(b)所示，是一块输入／输出板，板上包含了开关量接口、模拟量接口以及通信口；而下面的小板则是电源部分，如图1-5(c)所示。开关量输入／输出口都通过光耦合器进行了隔离，每路一个独立的光耦合器。
    图1-1    某PLC外形

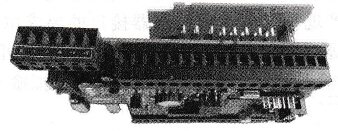

    图1-2    移去上盖的PLC

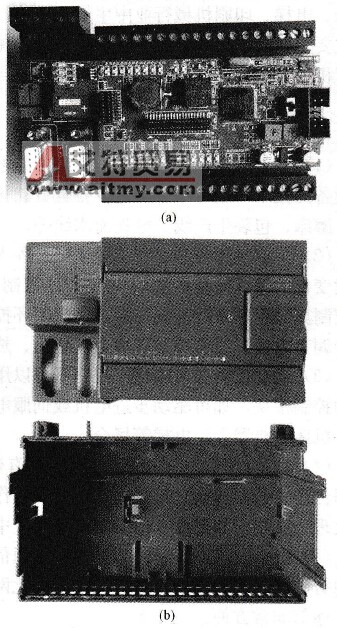

    图1-3    拆开的PLC    (a) PLC裸机；(b) PLC外壳

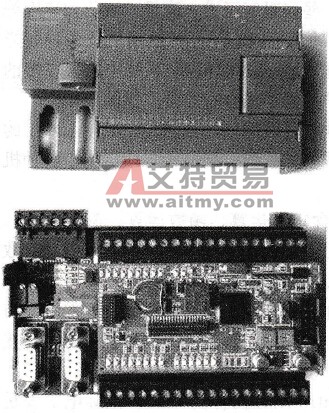

    图1-4    裸露的PLC

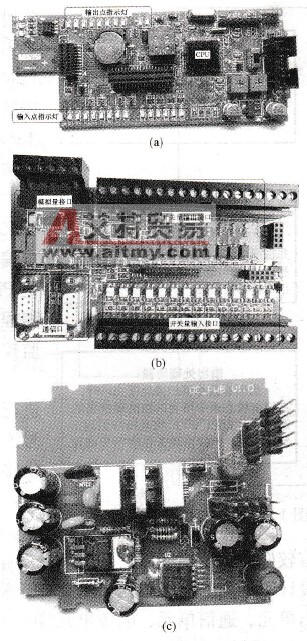

    图1-5    PLC内部结构    (a) CPU/存储器板；(b)输入／输出板； (c)电源板
