PROFIBUS-DP主站与智能主从通信方式的组态

    通常我们可以将自动化任务划分为用多台PLC控制的若干子任务，这些子任务分别用不同的CPU独立和有效地进行处理，这些CPU在DP网络中作为DP主站的智能从站。    DP主站直接访问“标准”的DP从站（紧凑型DP从站ET200B、模块式DP从站ET200M等）的输入／输出地址区。    DP主站不直接访问智能DP从站的输入／输出，而是访问CPU的输入／输出地址空间的传输区。由智能从站的CPU处理该地址区与实际的输入／输出之间的数据交换。组态时指定的用于主站和从站之间交换数据的输入／输出区不能占据I/O模块的物理地址区。这种通信方式称为主从( Master/Slave)方式，简称为MS方式。    单击图7-30中的“Configuration”选项卡，打开DP主从通信的组态窗口（如图7-34所示），在这里可以为主一从通信的智能从站配置输入／输出区地址。点击“New”按钮，出现如图7-35所示的设置DP从站输入／输出地址的对话框。点击“Edit"按钮，可以编辑选中的行，点击“Delete”按钮，可以删除选中的行。    图7-34中“Configuration”选项卡的表袼中各参数的意义如下：    ·Row:行的编号；    ·Mode:通信模式，MS（主从）和DX（直接数字交换）两种模式；    ·Partner DP Addr.：DP的通信伙伴的DP地址；    ·Partner Addr.：DP的通信伙伴的输入／输出地址；    ·Local Addr.：本站的输入／输出地址；    ·Length:连续的输入／输出区的长度；    ·Consistency:数据的连续性。    设置通信输入／输出区时，应该确保DP主站的一个输出区域分配给DP从站的一个输入区域，反之亦然。点击“OK”按钮返回主站的“HW Config”窗口，编译保存组态好的硬件配置，这样一方面保存了组态设置，另一方面及时更新了系统数据。将主站“MASTER”和从站“SLAVE”的编译保存组态好的硬件配置分别下载到各自的PLC中，然后准备编写主站“MASTER”和从站“SLAVE”的数据交换程序。

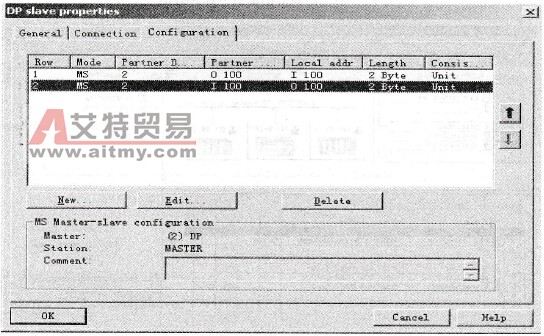

    图7-34    DP主从通信的组态

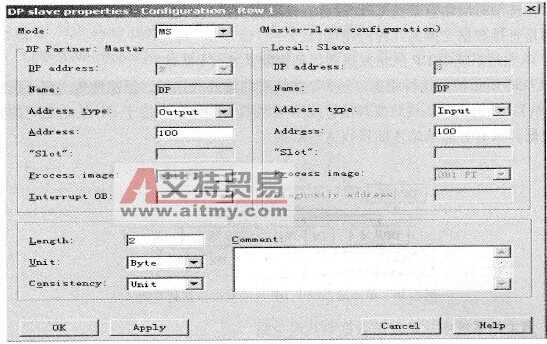

    图7-35   DP主从通信的组态
