F900GOT各型号触摸屏的通信接口

    F900GOT各型号的触摸屏的通信接口如图10-5所示。

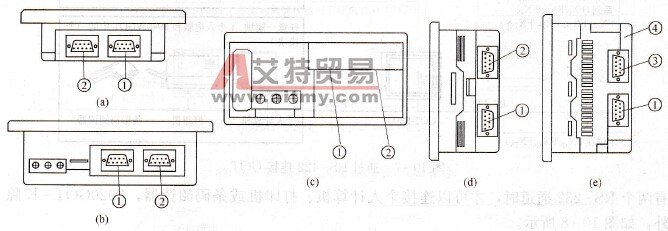

    图10-5    F900GOT的各型号的触摸屏的通信接口    (a) F920GOT-K; (b) F930GOT-K;(c)F930GOT; (d) F940GOT; (e) F940WGOT    ①连接PLC端口(RS-422)，9针D-sub，阴型。可以通过RS-422连接PLC，也可以通过这个端口连接两个或更多个GOT模块(F920GOT - K除外)。    ②连接个人计算机/PLC端口(RS - 232C)，9针D- sub，阳型。连接个人计算机利用画面设计软件创建画面数据；也可以利用这个端口连接PI_C或微机主板（在F920GOT -K型中，只有Q系列PLC能连接）；也可以通过这个端口连接两个或更多个GOT模块(通过RS - 232C)、条码阅读器或打印机(F920GOT -K除外)。    ③PLC端口(RS - 232C)，9针D- sub，阳型。连接PLC或微机主板；也可以通过这个端口连接两个或更多个GOT模块(通过RS - 232C)、条码阅读器或打印机。    ④个人计算机端口(RS - 232C)，9针D- sub，阳型。连接个人计算机利用画面设计软机创建画面数据，或者连接条码阅读器、打印机。本端口不能用来连接PLC。
