GT软件的页面设置操作技术方法

    在触摸屏应用中，有时需要设计多种画面，主要有基本画面和窗口画面，这些画面在不同的场合用途不同，基本画面是常用的设计画面，如“星三角降压启动”案例中主要是应用基本画面，画面切换主要是采用画面切换按钮，通过手触摸进行操作。但在有的工程中，通常要设计一些报警信息，或操作提示等。这些信息通常可用窗口画面来设计，而且当条件满足时这些窗口自动弹出，另外还有些画面需要设置安全等级，只有知道密码才能进行操作。在这个案例中，我们专门介绍这些画面如何设计。    1．画面切换    新建工程，当弹出“画面切换软元件的设置”对话框时，设置切换画面的软元件，如图11-35所示。基本画面用D0、重叠窗口1用D1、重叠窗口2用D2，叠加窗口用D3。当PLC运行程序时，改变相应的数据寄存器内的数值就能切换的画面。如当D0=2时，就能切换到基本画面2。当D1=2时就能切换到重叠窗口画面2。

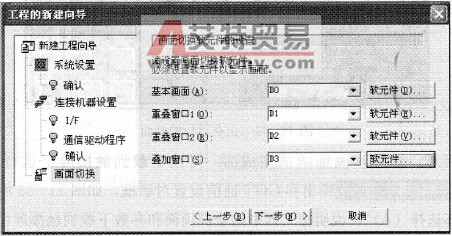

    图11-35    画面切换软元件设置窗口    为了说明问题方便，我们设计几个简单的基本画面和窗口画面，然后修改D0、D1、D2、D3中的数值，观看画面切换的情况。设计的画面如图11-36所示。每个画面中都可以修改D0、D1、D2、D3的值，单击“保存”按钮保存设置后，就可以运行，通过运行我们可以知道，当改变D0的数值时，如D0=1，就切换到基本画面1；当D0 =2，就切换到基本画面2。当改变D1或D2的值，就能翻出窗口匦面，如图11-37所示。窗口画面所处的位置可以通过拖动窗口画面的蓝条进行移动。单击窗口画面左上角的小方块就能关闭窗口画面，或者把相应的数据寄存器改成O也能关闭窗口画面。改变D3的数值，弹出重叠画面，重叠画面和窗口画面比较是没有画面框，没有关闭按钮，所以要关闭重叠画面，只有把D3改成0才行。图11-38所示是基本画面上显示重叠画面。

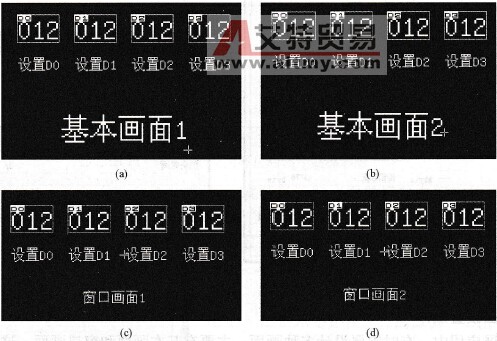

    图11-36    设计的基本画面和窗口画面   (a)基本画面1；(b)基本画面2；(c)窗口画面1；(d)窗口画面2
    图11-37    在基本画面上重叠显示窗口画面1
    图11-38    在基本画面上叠加显示窗口画面1    2．画面的密码保护    在有些工程中，某些画面需要设置密码保护，只有知道密码才能打开这个画面。三菱公司的触摸屏一般设置了15级密码保护，1是最低级别，15是最高级别，知道高级别的密码能打开同级别或低级别的画面；相反用低级别的密码就不能打开高级别的画面。画面密码设置方法如下：    (1)设置画面的安全等级。以我们本节的4个画面为例，我们把基本画面1设置成3级，密码为654321;基本画面2设置成15级，密码为123456；窗口画面1设置成5级，密码为567890;窗口画面2设置为0级，不需要密码。    打开基本画面1，在画面的任意地方单击鼠标右键，单击“”，弹出画面属性设置对话框，如图11-39所示，在安全等级栏设置安全等级3，用同样的方法设置其他几个画面的安全等级。
    图11-39    在画面属性对话框中设置安全等级    (2)设置密码。单击菜单栏中的“公共设置(M)”→“系统环境(E)”→“密码”。弹出密码设置对话框，如图11-40所示，选中相应的级别，单击，跳出密码设置框，在密码栏中输入密码“654321”。单击“确定”按钮，密码框消失，同时在相应的等级栏中出现一串星号*******，表示密码设置成功。    (3)如果要修改密码，单击，跳出密码设置框，输入旧密码，系统确认密码正确后，再重新输入新密码，删除密码也是如此，需要输入旧密码。所以一定要注意，只有知道旧密码才能对密码进行编辑或删除。    3．打开设置密码的画面    当要打开设置了密码的画面时，会跳出如图11 41所示的画面，提示输入密码，密码输入正确后，提示按左上角的小方块(Please press the Upper left corner)，就打开画面，如果密码的级别不够，则打不开画面；密码错误，提示“Unmatched password”密码无效。

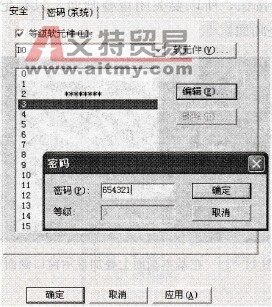

    图11-40    设置密码
    图11-41    输入密码框    4．密码退出    当打开密码保护画面后，在密码设置时定义的软元件(见图11-40中的D0)就等于画面的等级值，比如画面的安全等级为3，则D0 =3。要退出这个密码，可以通过画面返回按钮使PLC程序中的D0为0即可，这样当需要再打开这个画面时，就必须重新输入密码。
