    GT软件的功能非常强大,使用比较复杂,为了方便说明软件的应用,我们通过一些案例的应用来说明,下面通过我们熟悉的星-三角降压启动来进行说明。    1.控制要求    (1)首页设计,利用文字说明工程的名称等信息,触摸任何地方,都能进入到操作页面。    (2)操作页面:有两按钮,一个是启动按钮,一个是停止按钮;三个指示灯,分别和程序中的Y0Y1Y2相连;启动时间的设置;启动时间显示;为了动态地表示启动过程,可以用棒图和仪表分别来显示启动的过程;两页能自由地切换。    2.设计过程    (1)设计首页。    1)打开软件,新建文件,如图11-6所示。选择触摸屏的型号为A960GOT (640×400)PLC的类型为三菱FX系列,文件名称是“星三角启动”。    2)文字输入。单击工具栏中的,此时光标变成了十字交叉,单击画面设计区,跳出如图11-7所示的文本输入对话框,在文本输入栏输入文字“星三角降压启动”。选择文本的类型、方向、文本颜色和文本的尺寸,单击“确定”按钮,再把文本移动到适当的位置。用同样的方法,可以输入其他文字。

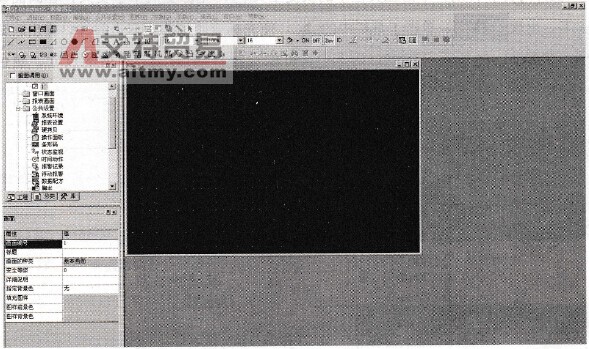

GT软件设计界面    11-6    GT软件设计界面

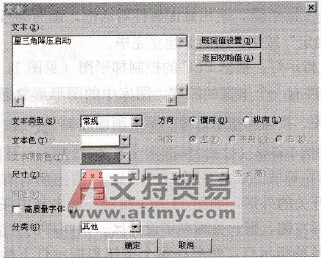

“文本”输入对话框
    11-7    “文本”输入对话框    3)设计时钟和日期,单击工具栏中的快捷工具,光标变成十字交叉,在画面设计区单击一下,出现,单击工具栏中的,使光标变回箭头,双击时钟,弹出时刻显示对话框,如图11-8所示,在该对话框中,可以选择日期/时刻,数值的尺寸、颜色、图形等。

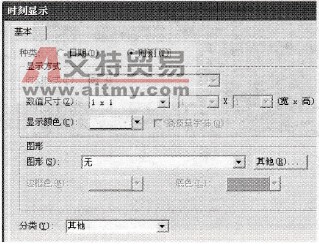

“时刻显示”对话框
    11-8    “时刻显示”对话框    4)画面切换按钮制作。我们要求在该页面中覆盖一个透明的翻页按钮,这样我们触摸到任何位置都能进行画面切换。单击工具栏中的开关按钮,弹出开关功能选择图,如图11-9所示,选择第一行第四个画面切换开关,光标变成十字交叉,在画面设计区单击,出现绿色方框,让光标变回箭头形,双击绿色框,弹出画面设置切换开关对话框,如图11-10所示。在该对话框中,切换画面的种类选择“基本画面”;切换到固定画面序号写“2”;按钮的图形选择“无”。单击“确定”按钮,再把按钮拉到覆盖整个画面的大小。首页制作完成,如图11-11所示。
开关功能选择
    11-9    开关功能选择    (2)设计操作页面。    1)新建页面。单击工具栏,跳出画面属性对话框,画面编号为2,标题为操作页面,安全等级为0,单击“确定”按钮,画面2建立完毕。    2)制作控制按钮、指示灯。根据PLC的控制梯形图(见图11 - 30),启动按钮为M0,停止按钮为M1GT软件有一个丰富的图库,图库中的图形形象逼真,我们可以直接调图库中的图形作为各种开关、按钮和指示灯等。单击画面左侧,跳出库列表框,如图11 - 12所示,列表中包括Lamp(灯)、Switch(开关)、Figure(图形)、Key(键盘)和Special Parts(特殊图形)等项。双击Switch(开关),拉出所有有关开关的列表,双击其中任一行,则弹出各种开关的外形,如图11-13所示。单击其中任意一个开关,把光标移到画面设计区,单击鼠标左键,则开关画在了设计区。用同样的方法,选择列表中的Lamp项,可以在画面中制作各种指示灯,然后在每个按钮和指示灯下标明该器件的功能,如图11-14所示。
画面切换开关对话框
    11-10    画面切换开关对话框
首页设计
    11-11    首页设计
库列表框

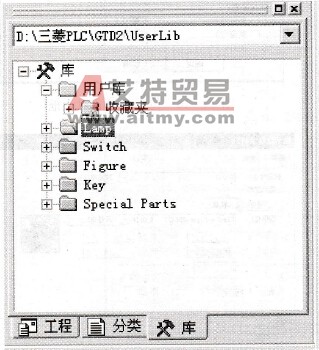

    11-12    库列表框

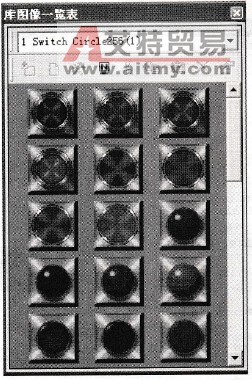

圆形按钮图形
    11-13    圆形按钮图形    3)按钮和PLC软器件的连接。以启动按钮M0为例。双击该按钮,弹出多用动作开关设置对话框,如图11 - 15所示,单击按钮,弹出动作(位)设置对话框,如图11-16所示,单击按钮,选择软元件M0,动作设置选择交替。单击“确定”按钮,在多用动作设置栏中出现“1电动M0”,单击“确定”按钮,启动按钮M0设置完毕。用同样的方法,可以设置停止按钮M1    4)指示灯和PLC连接。双击指示灯,如Y0,弹出指示灯显示位对话框,如图11-17所示,单击按钮,弹出软元件设置对话框,选择Y0,单击“确定”按钮。元件设置完毕后,在指示灯上能看到该元件的元件名称。用同样的方法,设置Y1Y2
制作的按钮指示灯画面
    11-14    制作的按钮指示灯画面
多用动作设置开关对话框

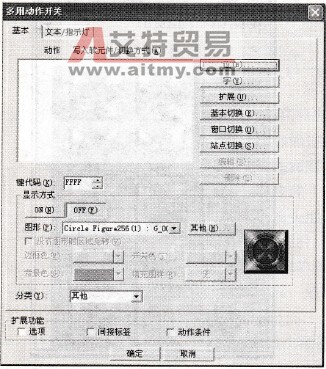

    11-15    多用动作设置开关对话框
位元件设置对话框
    11-16    位元件设置对话框
指示灯设置对话框

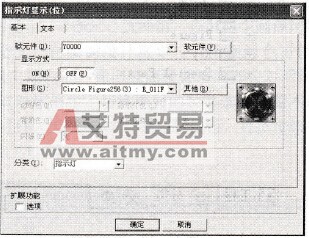

    11-17    指示灯设置对话框    5)指示灯和开关的制作还可以通过工具栏中制作,其中是设计各种开关按钮,是制作指示灯,具体操作方法和前面所讲的方法相似,读者可以自己尝试一下。    6)数据输入和显示设计。在使用触摸屏时,经常要在触摸屏中设置数据输入到PLC中,或把PLC中的数据显示出来。本例中是设置D200,作为星一一三角启动的延时时间。单击工具栏中的或者,光标变成十字交叉,在画面设计区单击一下,出现数据框,再单击工具栏中的,光标变回箭头,双击数据框,弹出数值设置对话框,如图11-18所示。在该对话框中,首先选择“数值显示/数值输入”。在星三角启动中,D200的数值需要在触摸屏上设置,所以设置D200时,选择“数值输入”。而T0的当前值需要显示出来,但不能更改,所以选择“数值显示”。在显示方式栏中,可以设置数据类型,一般选择“有符号十进制数”,数值颜色、显示位数、数值尺寸、是否闪烁等可以根据自己的需要进行设置,设置完毕单击“确定”按钮即可。用同样的方法可以设置T0。设置完毕后,在数据框中有软元件的编号,如图11-19所示,如果是选择“数据输入”的,在运行时,单击该数据,会自动跳出一个键盘,如图11 20所示,输入数据,单击,就能把数据输入。
数据设置对话框
    11-18    数据设置对话框
已经建立连接的数据
    11-19    已经建立连接的数据
输入数字的键盘
    11-20    输入数字的键盘    7)棒图设计。为了动态地反应启动过程,使画面有动感,通常使用一些棒图来表示,本软件中称液位控制,液位会随着PLC内的数据变化而变化。制作方法如下:单击工具栏中的,在画面中单击鼠标,出现液位框,根据液位填充的方向拉动液位框,双击液位框,弹出液位设置对话框,如图11-21所示。单击,在软元件设置对话框中设置T0,在显示方式栏中设置各种颜色,显示方向设置向右,上限设置为D200,下限设置为0,单击“确定”按钮,液位图设置完毕。
液位设置对话框

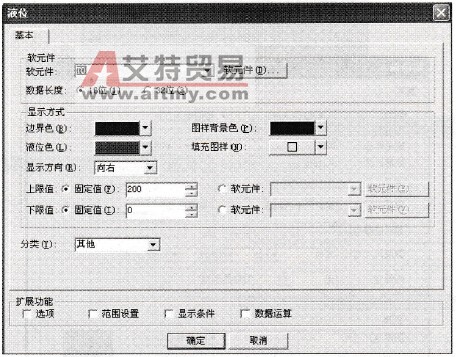

    11-21    液位设置对话框    8)仪表显示设计。我们把程序中T0的数值通过仪表来表示,如图11-22所示。单击工具栏中的仪表,在画面设计区单击一下鼠标,出现一个仪表图标,如图11-23所示,双击该图标,弹出仪表设置对话框,如图11-24所示,在“基本”项目栏中设置软件名称、显示方式、图形样式等。在“刻读/文本”栏中设置刻度,如图11-25所示。把扩张功能的“选项”构上,在选项栏中设置数据类型和刻度值,如图11-26所示。刻度上限是200,下限是0
仪表盘
    11-22    仪表盘
仪表图标
    11-23    仪表图标
仪表设置对话框

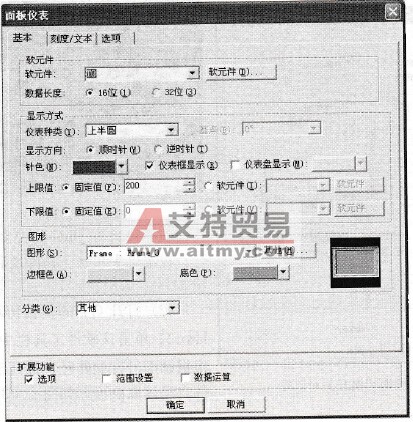

    11-24    仪表设置对话框
仪表的刻度显示

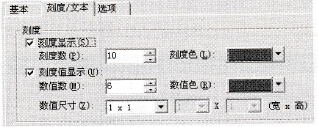

    11-25    仪表的刻度显示
仪表的选项栏中设置
    11-26    仪表的选项栏中设置    9)画面切换按钮制作,如图11-27所示。单击工具栏中的开关按钮,弹出图11-9的开关功能选项,选择第四个画面切换开关,单击设计画面,出现开关图形,使光标变成箭头后双击该图形,弹出画面切换开关设置对话框,如图11-28所示。在画面种类中选择“基本画面”;切换固定画面选择“1首页”。按钮的形状和颜色根据需要进行设置,在本例中选择“Rectangle (1)rect_28”。再单击“文本/指示灯”。在按钮为OFF状态时选择显示文本“返回首页”,这样按钮制作就完成了。适当整理画面,使各个器件排列整齐美观,单击“保存”按钮,如图11-29所示。
画面切换按钮图
    11-27    画面切换按钮图    3.画面运行    利用GT软件进行编程时,设计好画面后,可以先在电脑上仿真调试,调试完毕后,再下载到触摸屏,这样可以节省时间。仿真运行时,必须在电脑上安装好PLC的仿真软件(GX - Developer+GX Simulator6 -C)。仿真运行操作方法如下。

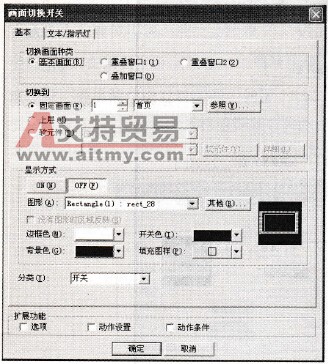

画面切换开关对话框
    11-28    画面切换开关对话框
画面2操作画面

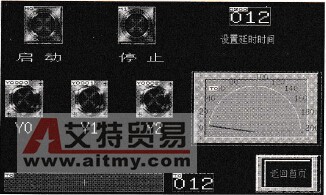

    11-29    画面2操作画面    (1)设计好PLC的控制程序,并仿真运行。在本例中星一三角降压启动控制梯形图如图11-30所示。
星三角降压启动控制梯形图

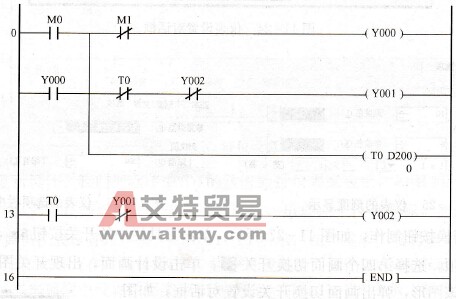

    11-30    星三角降压启动控制梯形图    (2)打开GT的模拟仿真软件GT Simu-lator2。单击该软件工具栏中的打开按钮,根据画面的存储路径,打开已编好的画面,软件自动读取画面,如图11-31所示。读取完毕后,就可以运行,用鼠标单击相应的按钮,可以听到“嘀”的声音,说明输入信号已经起作用;单击数据输入,会自动跳出键盘。单击键盘上的按钮,就能输入数据。同时还可以监控PLC的梯形图,所以调试梯形图和调试画面都非常方便。图11-32所示是正在运行的画面。单击,可以退出仿真运行,当画面需要更改后,要单击“保存”按钮,再重新读入才能运行。
软件正在读取画面
    11-31    软件正在读取画面

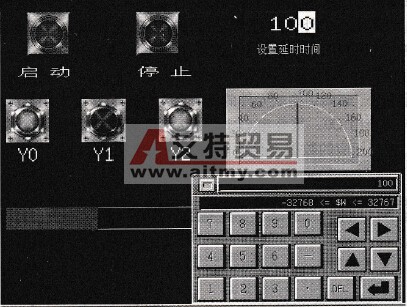

正在运行的画面
    11-32    正在运行的画面    (3)画面下载。程序和画面调试完成后,可以下载到触摸屏上运行。单击菜单栏弹出和GOT通信设置对话框,如图11-33所示,在该对话框中单击“全部选择(A)”,说明把工程中的全部画面和参数下载到触摸屏中,再单击“下载(D)”,弹出如图11-34所示正在通信的画面,下载完毕后,就可以在触摸屏上进行操作了。如果在下载过程中出现通信错误,可以单击“通信设置”栏中进行通信设置,主要是进行通信端口的选择(COM口)。
和GOT通信窗口

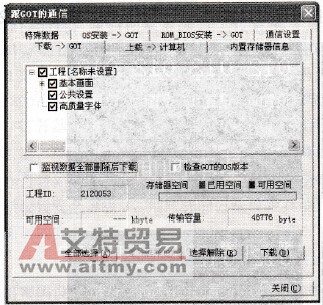

    11-33    GOT通信窗口
正在通信中
    11-34    正在通信中
