S7-200(GForce-200)系列PLC的定时器概述

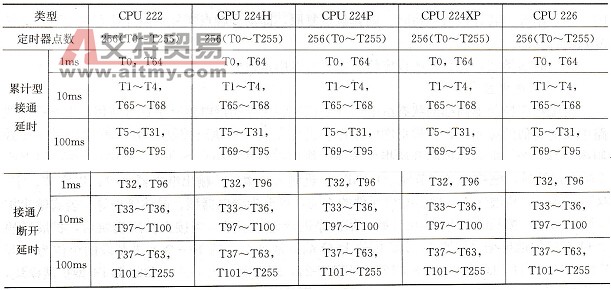

    可编程序控制器内部的定时器类似于传统电气控制线路中的时间继电器，在梯形图中用作延时控制。每个定时器都由一个驱动信号来驱动，还有定时设定值和当前值，当定时器的当前值等于大于设定值时定时器输出为“ON”。置定时器的设定值、当前值均是16位有符号整数，最大值为32767。可编程序控制器中的定时器按其基本时间单位（计时步长）可分为3种：1ms、10ms、100ms。按其计时值的易失性可分为累计（记忆）型和非累计（非记忆）型2种。按照驱动计时的方式有接通延时型和断开延时型。表1-8为S7-200(GForce -200)系列可编程序控制器定时器的类型分配和地址编号。    表1-8    S7-200（GForce -200）系列PLC定时器的类型分配和地址编号
    定时器T以T0、T1、…、T255等符号地址标识，其地址是以十进制方式编号。对于每一个定时器都有3个量使用同一个地址编号，它们是设定值寄存器(PV)、当前值寄存器(SV)和输出状态动合／动断触点。触点在程序中可以无限制地被使用，设定值寄存器用于存放程序中赋予的定时设定值，当前值寄存器记录定时器线圈被驱动后的计时当前值。这2种寄存器均为16位二进制存储器，其最大值乘以定时器的基本时间单位即是该定时器的最大定时值。对于接通型定时器，当驱动接通后，当前寄存器开始计数，当它的当前计数值与设定值寄存器存放的设定值相等时，定时器的触点动作。定时器的设定值可采用十进制常数作为设定值，也可以用其他寄存器中的内容进行间接设定。
