S7-200(GForce-200)系列PLC的输出继电器概述

    可编程序控制器向外控制的接口就是输出继电器。同样该元件的表示符号与可编程序控制器的品牌相关，有的用字母“Q”、有的用字母“P”等，输出继电器实质上是可编程序控制内部数字量输出存储区的某一位。S7-200 (GForce-200)系列可编程序控制器与西门子S7-200一致，用字母“Q”来表示输出继电器。不同型号的可编程序控制器输出继电器的数量是不同的，可编程序控制器的每个输出点对应一个输出继电器。在可编程序控制器内部，一个输出继电器有一副动合（常开）触点、一副动断（常闭）触点。而这种虚拟继电器的触点是可以多次重复使用的，这一点与实际的继电器一副触点只能用一次是不同的。输出继电器与输入继电器不同，除了拥有触点外还有一个线圈。该线圈可以由内部其他元件来驱动，其值为“0”表示输出继电器释放，“1”表示输出继电器闭合。    指定一个输出继电器也要用“符号十地址”来描述，输出继电器以Q0.0，Q0.1，…．Q0.7，Q1.0，Q1.1，…，等符号地址标识，其符号后面地址中的小数位（位号）是以八进制方式编号，整数位（字节地址）则以十进制方式编号。输出继电器也可以以字节、字、双字来标识。从硬件上，根据输出元件的不同，可分为继电器型、晶体管型等。若有输出扩展模块端口，按照由CPU模块开始，依次序进行地址编号。当接入扩展模块后，扩展模块上Q端口的地址编号按紧接CPU模块上Q端口地址编号的下一个8进制段的个位为0开始的，例如当CPU模块为GF-CPU 224TXP-24，现在要接人GF-GM223-14T4型扩展模块，因CPU模块最后的Q端口地址编号为Q1.1，则扩展模块的Q在编程时的访问编号为Q2.0～Q2.3。注意，扩展模块的端口地址编号总是从CPU模块的下一个8进制段的个位为0开始的。S7-200 (GForce -200)系列可编程序控制器基本单元的输出点数见表1-7。

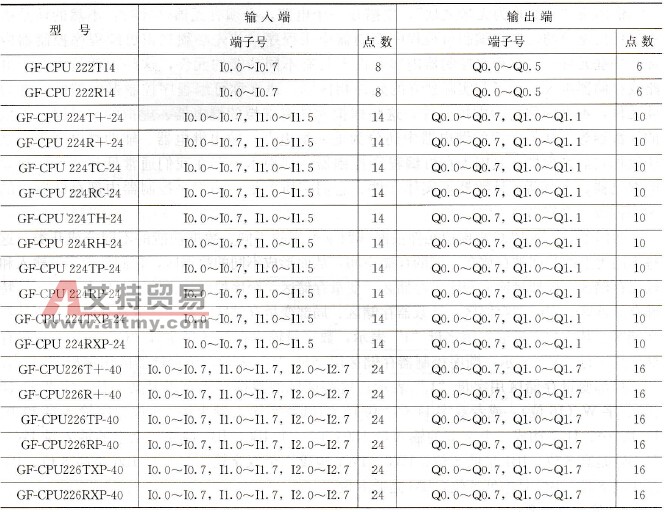

     表1-7    S7-200（CForce -200）系列PLC CPU单元的输入点数
