S7-200(GForce-200)系列PLC的特殊功能寄存器概述

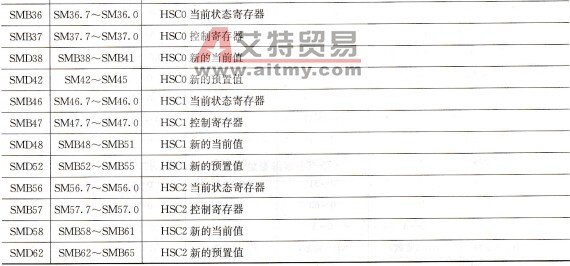

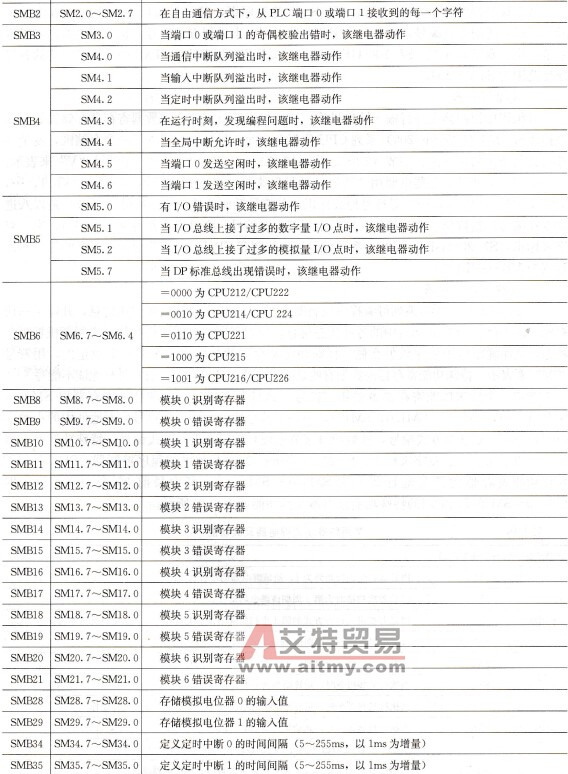

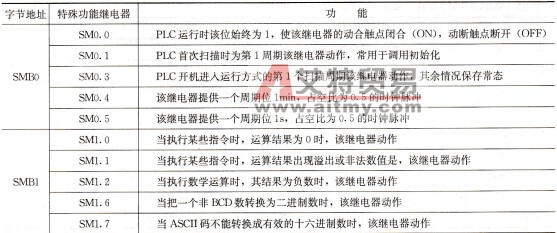

    S7-200(GForce -200)系列可编程序控制器为CPU与应用程序之间传递信息，开辟了一块存储区用于存放CPU在运行中的各种状态信息，应用程序可以根据这些信息来判断机器工作状态，从而确定应用程序该怎么做。特殊功能寄存器就是根据这个需要来设定的，用符号“SM”来表示。特殊功能寄存器的数据有些是既可以读、还可以写，有写是只能读不能写。    指定一个特殊功能寄存器也要用“符号十地址”来描述，特殊功能寄存器以SM0.0，SM0.1，…，SM0.7，SM1.0，SM1.1，…，等符号地址标识，其符号后面地址中的小数位（位号）是以八进制方式编号，整数位（字节地址）则以十进制方式编号。特殊功能寄存器也可以以字节、字、双字来标识。S7-200( GForce -200)系列可编程序控制器CPU 224TXP特殊功能寄存器的符号地址范围为SM0.0～SM549.7，其中最前30个为只读区，即SM0.0～SM29.7。常用的特殊功能继电器及其功能如表1-10所示。    表1-10    常用特殊功能继电器及其功能
