FX-20P-E编程器的工作方式选择、用户程序存储器初

    FX-20P -E手持编程器具有在线（Online，或称连机）编程和离线（Offline，或称脱机）编程两种方式。在线编程时编程器与PLC直接相连，编程器直接对PLC用户程序存储器进行读写操作。若PLC内装有EEPROM卡盒，则程序写入该卡盒，若没有EEPROM卡盒，则程序写入PLC内的RAM中。在离线编程时，编制的程序首先写入编程器内的RAM中，以后再成批传人PLC的存储器。    FX - 20P -E手持编程器接入电源后，其液晶显示屏上显示的内容如图3 -3所示，画面显示2s后转入下一个画面。

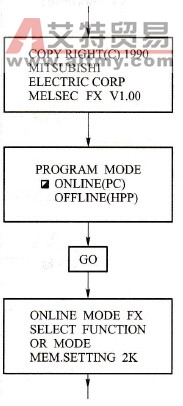

    图3-3    方式选择    其中闪烁的符号“■”指明编程器目前所处的工作方式。可用[↑]或[↓]键将“■”移动到选中的方式上，然后按[GO]键，就进入所选定的编程方式。例如进入ONLINE方式可用符号“■”选中ONLINE按[GO]键或闪烁的符号“■”指在OFFLINE时，按[ OTHER]键，则进人工作方式选择的操作。此时，液晶显示屏显示的内容如图3 -3所示。    在连机编程方式下，可供选择的工作方式共有7种，分别是：    (1) OFFLINE MODE（脱机方式）：进入脱机编程方式。    (2) PROGRAM CHECK:程序检查，若无错误，则显示“NO ERROR”；若有错误显示出错误指令的步序号及出错代码。    (3) DATA TRANSFER:数据传送，若PLC内安装有存储器卡盒，在PLC的RAM和外部存储器之间进行程序和参数的传送。反之则显示“NO MEMASCS-SETTE”（没有存储器卡盒），不进行传送。    (4) PARAMETER：对PLC的用户程序存储器容量进行设置，还可以对各种具有断电保持功能的编程元件的范围以及文件寄存器的数量进行设置。    (5) XYM. NO．CONV．：修改X、Y、M的元件号。    (6) BUZZERLEVEL:蜂鸣器的音量调节。    (7) LATCHCLEAR:复位有断电保持功能的编程元件。    对文件寄存器的复位与它所使用的存储器类别有关，只能对RAM和写保护开关处于OFF位置的EEPROM中的文件寄存器复位。    在连机方式下，用户可用编程器直接对PLC的用户程序存储器进行读／写操作，在执行写操作时，若PLC内没安装EEPROM存储器卡盒，则程序写入PLC的RAM存储器内；反之则写入EEPROM中，此时，EEPROM存储器的写保护开关必须处于OFF位置。只有用FX -20P - RWM型ROM写入器才能将用户程序定入EPROM。    在写入程序之前，一般需要将存储器中的原有内容全部清除，具体操作按图3 -4所示顺序进行。
    图3-4    清零操作顺序
