STEP 7中FB结构化编程的实现

来源:艾特贸易2017-06-04

简介使用背景数据块是 FB 编程与 FC 编程的最大区别。本节使用 FB 编程完成例 6-1 所要求的任务。 首先建立 FB2 ,过程与建立 FC2 一样,但要为 FB2 建立背景数据块 DB2 ,如图 6-16 所示。 图

    使用背景数据块是FB编程与FC编程的最大区别。本节使用FB编程完成例6-1所要求的任务。    首先建立FB2,过程与建立FC2一样,但要为FB2建立背景数据块DB2,如图6-16所示。

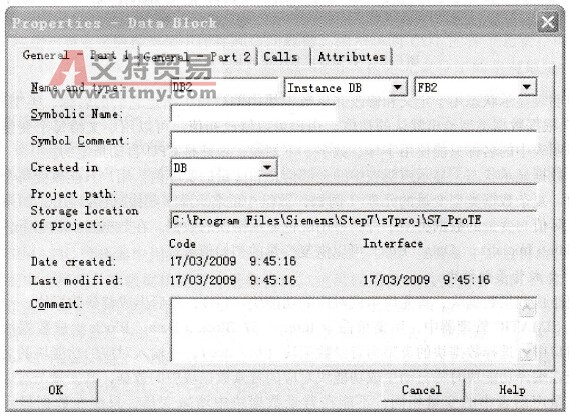

FB2建立背景数据块DB2

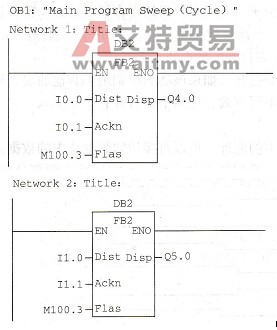

    6-16    FB2建立背景数据块DB2    FB2变量声明表与FC2唯一的不同,是将变量MemoEdge定义为STAT类型(FC中没有该类型),这样可以减少调用时的参数传递数量,简化程序。FB2中程序与FC2中相同。    调用程序代码如下:
调用程序代码

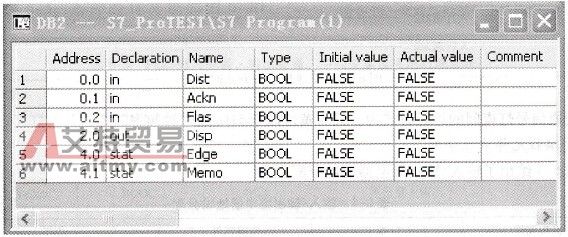

    FB2变量声明表中的内容自动在DB2中生成,如图6-17所示。
DB2中的内容
    6-17    DB2中的内容
