STEP 7中的生成共享数据块

    在SIMATIC管理器中用菜单命令Insert>S7 Block>Data    Block生成数据块、在出现的对话框中选择是共享数据块还是背景数据块。也可以用鼠标右键点击SIMATIC管理器的块工作区，在弹出的菜单中选择InsertNexv Object> Data Block命令，生成新的数据块。    数据块有两种显示方式，即声明表显示方式和数据显示方式，菜单命令View>Declara-tion View和View> Data   View分别用来指定两种显示方式。图6-14和图6-l5是发动机控制系统中的共享数据块DB1的两种不同的显示状态。

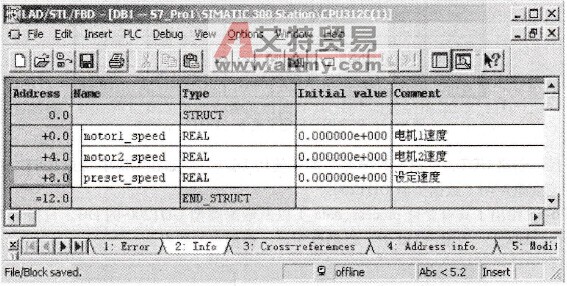

    图6-14    声明表显示状态下的共享数据块DB1

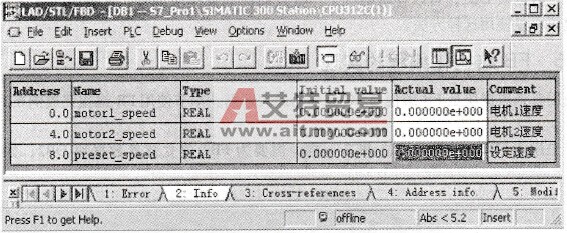

    图6-15    数据显示状态下的共享数据块DB1    声明表显示状态用于定义和修改共享数据块中的变量，指定它们的名称、类型和初值，STEP 7根据数据类型给出默认的初值，用户可以修改初值。可以用中文给每个变量加上注释，声明表中的名称只能使用字母、数字、下划线，地址是CPU自动指定的。    在数据显示状态，显示声明表中的全部信息和变量的实际值，用户只能改变每个元素的实际值。复杂数据类型变量的元素（例如，数组中的各元素）用的全名列出。如果用户输入的实际值与变量的数据类型不符，将用红色显示错误的数据。在数据显示状态下，用菜单命令Edit >Inicialize   Data Block可以恢复变量的初始值。
