用PLC内部定时器实现1个灯发光时间的自动控制

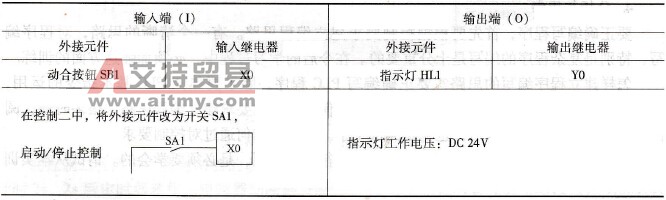

    1．内容与要求    分别实现以下两个控制。    控制一：按下动合按钮SB1后，灯HL1发光并保持5s后自动熄灭。    控制二：断开开关SA1时，灯HL1发光并保持Ss后自动熄灭（接通SA1时，灯HL1不发光）。    2．学习重点    1)继续学习用软定时器(T)解决时间控制的问题。    2)学会断电时报警的控制方法。    3．实训步骤    (1) PLC的I/O端分配与接线PLC I/O分配见表2-18。    表2-18    PLC的I/O分配

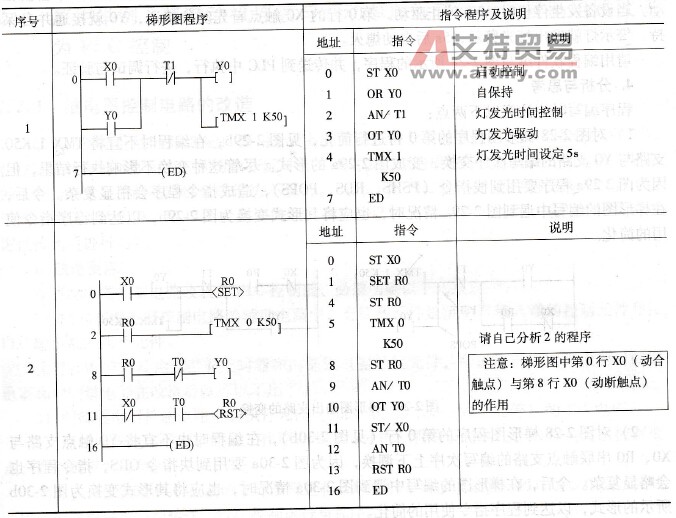

    控制一的接线：PLC输入端，X0接动合按钮SB1; PLC输出端：Y0接指示灯HL1。    控制二的接线：PLC输入端，X0接开关SA1; PLC输出端：Y0接指示灯HL1。    (2) PLC程序的编写    1)控制一程序的编写。控制一的梯形图程序与指令程序见表2-19，表2-19中两个程序都能实现控制一的要求。    表2-19    控制一梯形图程序与指令程序
    请用编程软件编写表2-19中的两个程序，分别传送到PLC执行，进行调试与验证。    2)控制二程序的编写。控制二的控制程序（供参考）如图2-28所示。

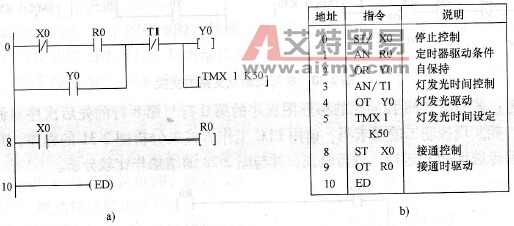

    图2-28    控制二的控制程序    a)梯形图程序b）指令程序及说明    从图2-28所示的梯形图程序可知：如果把Y0看作警示灯，把X0看作设备运行时被驱动的触点，则此程序可以看作是一种设备停机警示控制电路。设备正常运行时，其运行辅助动合触点X0闭合，R0被驱动（第8行），停机警示电路（第0行）的动合触点R0闭合，以示设备已投入运行，但由于第0行的X0动断触点断开，所以停机警示灯(Y0)不会被驱动。当设备发生停机时，X0停止驱动，第0行的XO触点首先复位接通，Y0就接通并自保持，警示灯就发出灯光警示，5s后自动熄灭。    请用编程软件编写图2-28所示的程序，并传送到PLC中执行，进行调试与验证。    4．分析与思考    程序编写时应注意以下两点：    1)对图2-28梯形图程序的第0行进行简化，见图2-29b，在编程时不宜将TMX 1 K50支路与Y0支路的编写次序交换，变成图2-29a的形式。尽管这种变换不影响执行结果，但因为图2-29a程序要用到栈指令(PSHS、RDS、POPS)，造成指令程序会稍显复杂。今后，在梯形图的编写中遇到图2-29a情况时，也应将其形式变换为图2-29b，以达到程序指令使用的简化。

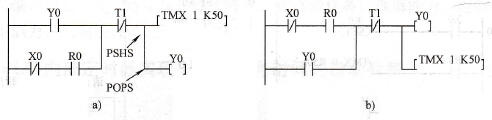

    图2-29    梯形图输出支路的变换    2)对图2-28梯形图程序的第0行（见图2-30b），在编程时也不宜将Y0触点支路与X0、R0串联触点支路的编写次序上下调换，因为图2-30a要用到块指令ORS，指令程序也会略显复杂。今后，在梯形图的编写中遇到图2-30a情况时，也应将其形式变换为图2-30b所示的形式，以达到程序指令使用的简化。

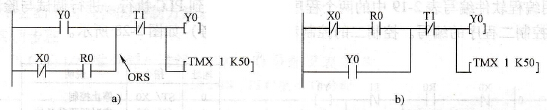

    图2-30    梯形图触点支路的变换
    图2-31    顺序调换后的梯形图程序
