可编程控制器对输入/输出的处理规则

    通过对PLC的用户程序执行过程的分析，可总结出PLC对输入/输出的处理规则，如图3-12所示。    (1)输入映像寄存器的数据（状态）取决于输入端子板上各输入点在本扫描周期的输入处理阶段所刷新的状态（“0”或“1”）。    (2)程序的执行取决于用户程序内容以及输入/输出映像寄存器的内容及其他元件映像寄存器的内容。

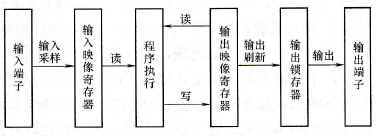

      图3-12    PLC对输入/输出的处理规则    (3)输出映像寄存器（包括各元件映像寄存器）的数据（状态），由用户程序中输出指令的执行结果决定。    (4)输出锁存器中的数据（状态），由上一个扫描周期的输出处理阶段存人到输出锁存器中的数据确定，直到本扫描周期的输出处理阶段其数据才被刷新。    (5)输出端子上的输出数据（状态），由输出锁存器中的数据决定。
