可编程控制器的上位计算机连接（即1：N通信）

    1．连接后的数据流    可编程控制器的读、写及状态控制的数据流可分为三种情况。    (1)计算机从可编程控制器读取数据（见图8-5）

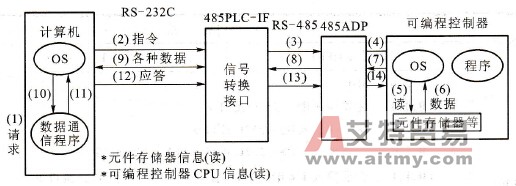

      图8-5    计算机从可编程控制器读取数据    (2)计算机向可编程控制器发送数据（见图8-6）

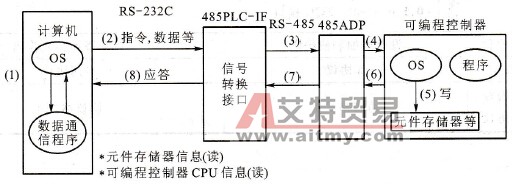

      图8-6    计算机向可编程控制器发送数据    (3)可编程控制器向计算机发送数据（见图8-7）

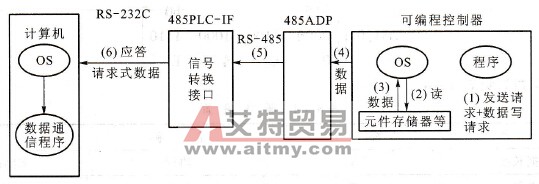

      图8-7    可编程控制器向计算机发送数据    2．站号    站号即可编程控制器提供的数字，用来确定计算机在访问哪一个可编程控制器。在FX系列可编程控制器中，站号是通过特殊数据寄存器D8121来设定的。设定的范围是从00H到0FH。最多可以实现16台通信。PLC上位连接系统框图如图8-8所示。    在以上系统中，可以用以下的指令来设定站号。如：0号站定义如下：    LD M8002    MOV K0 D8121

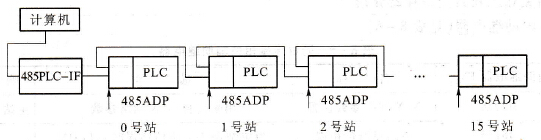

       图8-8    PLC上位连接系统框图    站号设定程序梯形图如图8-9所示：
      图8-9    站号设定程序梯形图    注意事项如下：    (1)在设定站号时，不要为多个站设定相同的号码，否则，传送数据会混乱并引起通信不正常。    (2)站号不必按数字顺序来设定，在指定范围内（00H到0FH)可以自由设定。例如，按随机的顺序或跳过一些数字都是可以的，但总站数不能超过16。一般情况下16台机设定号为0到15。    3．上位连接方法    计算机与PLC的上位连接采用一对导线连接，接线图如图8-10所示。

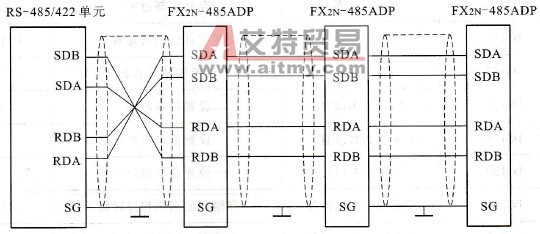

      图8-10    一对导线接线图
