可编程控制器的通信格式

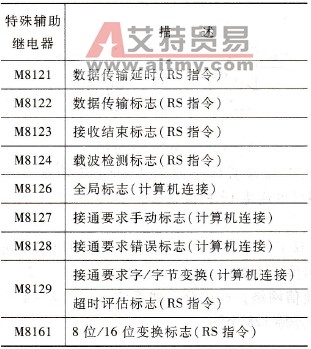

    1．什么是通信格式    通信格式决定计算机连接和无协议通信（RS指令）间的通信设置（数据通信长度，奇偶校验和波特率等）。    通信格式可用可编程控制器中的特殊数据寄存器D8120来进行设置。根据所使用的外部设备来设置D8120。当修改了D8120的设置后，应确保关掉可编程控制器的电源，然后再打开，否则无效。    2．相关标志和数据寄存器    (1)特殊辅助继电器（见表8-1）    (2)特殊数据寄存器（见表8-2）    表8-1    网络通信相关特殊辅助继电器

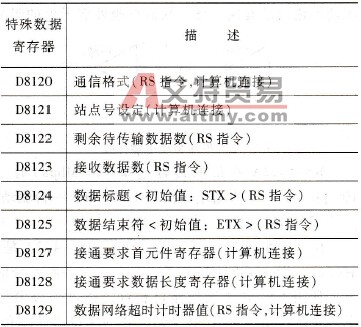

      表8-2    网络通信相关特殊数据寄存器

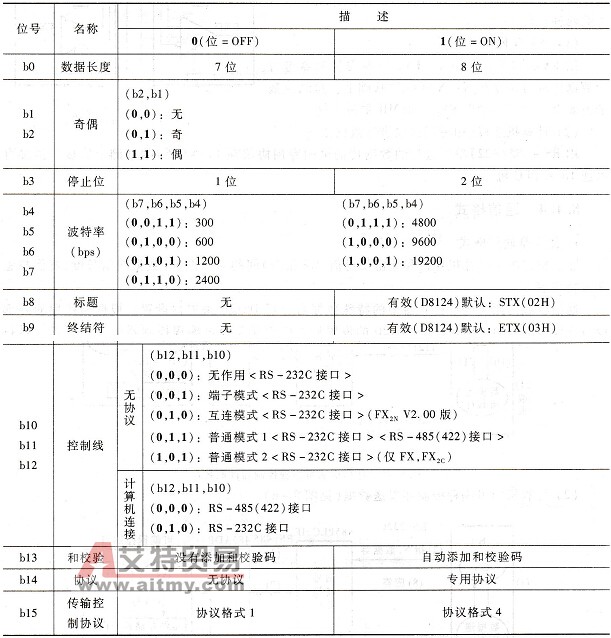

      注：( )表示使用的应用场合。    (3)通信格式（见表8-3）    表8-3    通信格式
      举例：

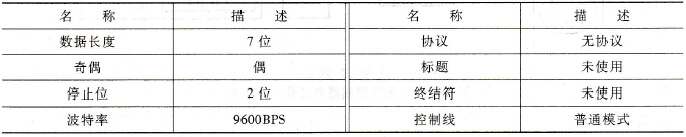

      其通信设置见表8-4。    表8-4    通信设置
