简介【答】基本指令的梯形图表达为触点、线圈的图形符号(含地址)及符号间的关联。指令表表达为助记符、地址及指令的排列顺序。因而在将梯形图转换为指令表时要注意指令排列的顺

    【答】基本指令的梯形图表达为触点、线圈的图形符号(含地址)及符号间的关联。指令表表达为助记符、地址及指令的排列顺序。因而在将梯形图转换为指令表时要注意指令排列的顺序。由于梯形图扫描执行遵从从左到右,从上而下的原则,这个顺序也就是梯形图转换为指令表操作的顺序。同时还要注意,当图中遇有触点块的串并联结构时,先表达块的构成,再表达块与前方梯形图的关联。如图3-30所示,触点1为与母线相连队的动合触点,因而第一条指令为“LD 1”,其后连接的是由触点234组成的块,因而要先将这个块表达出来。而这个块又是由两个块并联成的,要先表达并联的两个部分。它们分别为触点2组成的块,表达为“LD 2”,及下部触点34串联的块,表达为“LD 3”“A4”,再表达并联关系为“OLD”。至此触点234组成的块的构成说完了,再说与前边触点1的关联,为“ALD”。最后是输出线圈“=”。
  梯形图转换为指令表时指令的排列顺序及ALD/OLD指令用法

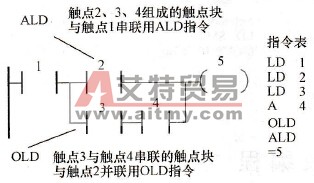

    3-30    梯形图转换为指令表时指令的排列顺序及ALD/OLD指令用法
