STEP7-Micro/WIN32软件的安装及硬件连接技术方法

    应用程序编制完成后要下载到PLC中才能调试运行，才能最终检验程序编制的正确与否。程序的下载可使用手持式编程器，这是以往用得较多的程序下载方法，是一种基于指令表的下载方式，操作较麻烦。目前编程用得较多的是PLC厂家开发的基于个人计算机的图示化编程软件，程序的编制及下载都通过计算机进行。西门子公司为S7-200系列可编程序控制器开发的编程软件为STEP7-Micro/WIN，最新版本为V4.0。软件具有编程及程序调试等多种功能，是S7-200用户不可缺少的开发工具。该软件可向PLC经销商索取或在西门子网站(www.ad.siemens.com.cn)下载获得。下面以时下使用范围最广的版本STEP7-Micro/WIN32介绍编程软件的使用方法。    STEP7-Micro/WIN32是基于Windows的应用软件，运行Windows95以上操作系统的计算机都可以安装。    安装时将含有STEP7-Micro/WIN32编程软件的光盘插入光盘驱动器，系统可自动进入安装向导，或在光盘目录里双击setup. exe，进入安装向导。之后则可按照向导提示完成软件的安装工作。软件安装路径可以使用默认子目录，也可以用“浏览”按钮弹出对话框选择或新建一个子目录。在安装结束时，向导会提示重新启动计算机以完成安装过程。    西门子公司为一些版本的STEP7-Micro/WIN32编程软件配备了汉化补丁，需安装汉化补丁时可在西门子网站下载或在原软件光盘目录下找到汉化补丁，按照安装向导进行操作并完成安装，即可得到一个汉化的编程环境。    应用软件下载到PLC的过程是装有STEP7-Micro/WIN32的计算机和PLC的通信过程。通常最简单的设备是一根PC/PPI电缆，电缆的一头接计算机的RS232口，另一头接在PLC的RS485通信口上，PC/PPI电缆上设有选择通信波特率及帧模式的DIP开关，计算机与PLC的连接与DIP开关各位的功用见图4-19。初学者可选通信速率为默认值9.6kbit/s，在不使用调制解调器时，开关4、5均应设置为0。

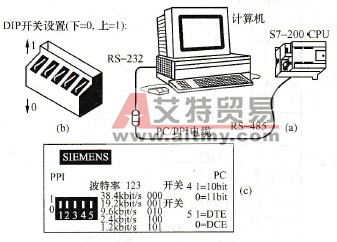

      图4-19    PLC与计算机连接示意图    (a)计算机与PLC的连接；    (b) PC/PPI电缆上的DIP开关；    (c) DIP开关的设置    安装完成软件并设置连接好硬件后可按下面步骤设置通信参数：    (1)运行STEP7-Micro/WIN32软件，在引导条中单击“通信”图标，或从主菜单中选择“检视”中的“通信”项，则会出现一个“通信设定”对话框。    (2)在对话框中双击PC/PPI电缆的图标，即出现设置PG/PC接口的对话框，这时可进行安装或删除通信接口、设置及检查通信接口等操作。系统默认设置为：远程设备站地址为2，通信波特率为9.6kbit/s，采用PC/PPI电缆通信，使用计算机的COM1口，PPI协议。通信接口设置完成后即可进行程序的上载下载传送操作。
