S7-400的数字量输出模块

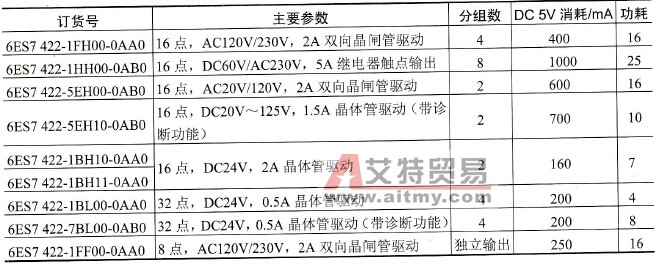

    SM422数字量输出模块可将S7-400的内部信号电平转换成过程所需要的外部信号电平，适用于连接接触器、电磁阀、小型电动机、灯和电机启动器等装置。其输出可以是DC 24V晶体管驱动、AC 120V/230V双向晶闸管驱动、继电器触点输出等，单个模块最大输出点数为32点。    其输出模板具有以下机械特性：    ◇ 紧凑的设计：带有坚固的塑料外壳，其中包括LED(输出信号状态时显示绿色LED;    模板内部和外部有故障和错误时显示红色LED)、标签字。    ◇ 容易安装。    ◇ 接线方便：模板通过插入前连接器来接线。    S7-400 PLC的数字量输出模块SM422有多种规格型号，如表2-8所示。    表2-8    S7-400数字量输出模块一览
    在实际工程应用中，应根据自身需要选择相应型号的SM422数字量输出模块来完成整个系统的控制。
