S7-300的数字量输出模块

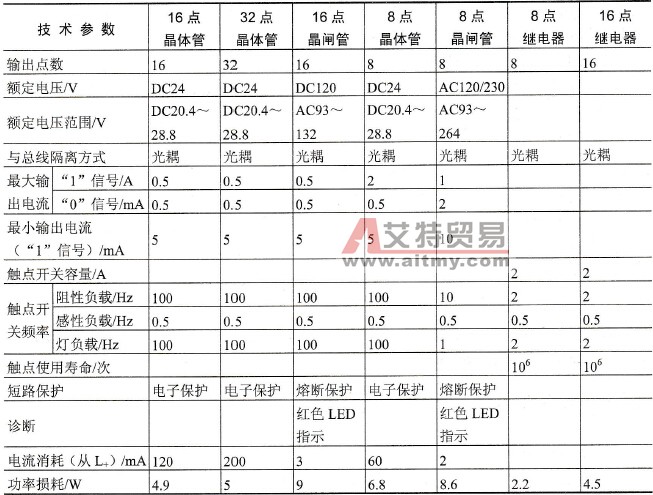

    SM322数字量输出模块可将S7-300内部信号电平转换成过程中的外部信号电平，其内部带有电隔离电路及功率驱动电路，能够起到隔离和功率放大的作用，可直接在驱动电磁阀、接触器、小型电动机、指示灯和电动机启动器等负载上使用，其输出电流的典型值为0.5～2A，负载电源由外部现场提供。    SM322数字量输出模块按功率驱动器件和负载回路电源的类型可分为直流电源驱动的晶体管输出型、交流电源驱动的晶闸管输出型、交／直流电源驱动的继电器输出型。    ◇ 晶体管输出模块没有反极性保护措施，输出具有短路保护功能，所以只能驱动直    流负载，具有过载能力差、响应速度快等特点。    ◇ 晶闸管输出模块一般只能驱动交流负载，具有响应速度快、过载能力差等特点，    适用于动作比较繁忙的应用场合。    ◇ 继电器输出模块的额定负载电压范围比较宽，既能用于交流负载，也能用于直流    负载，导通压降小，承受瞬时过电压和过电流的能力强，但继电器动作时间长，    不适合要求频繁动作的应用场合。    SM322数字量输出模块输出点数有8点、16点、32点等几种。SM322数字量输出模块的技术特性如表2-7所示。    表2.7    SM322数字量输出模块的技术特性
    注意：选择不同类型的SM322数字量输出模块时，应综合考虑负载电压的种类和大小、工作频率和负载的类型等。不仅要注意每一点的输出电流，还要注意每一组的最大输出电流，这些都是在选择数字量输出模块时需要注意的。
