FX系列可编程控制器的特殊辅助继电器简介

    特殊辅助继电器的地址编号为M8000～M8255（共256点）。特殊辅助继电器是具有各自特定功能的辅助继电器，它们可以用来表示PLC的某些状态，提供时钟脉冲和标志（如进位、借位标志）、设定PLC的运行方式或者用来步进顺控、禁止中断、设定计数器是加还是减计数等。特殊辅助继电器按其功能分为两大类。    (1)触点利用型。其线圈由PLC自动驱动，用户只能用其触点。这类特殊辅助继电器常用作时基、状态标志或专用控制组件出现在程序中。下面是几个例子。    M8000:为运行监控用（在PLC运行中接通），PLC运行时，M8000为ON；PLC停止时，M8000为OFF。M8001与M8000相反逻辑。    M8002:为初始化脉冲，仅在运行开始瞬间接通，M8003与M8002逻辑相反。    M8011、M8012、M8013和M8014分别是产生10ms、100ms、1s和1min时钟脉冲的特殊辅助继电器。图4-6为M8000、M8002、M8012的运行状态和波形图。

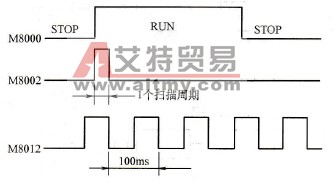

    图4-6    触点利用型特殊辅助继电器的运行状态和波形    M8005:锂电池电压降低到规定值时变为ON，可以利用它的触点驱动输出继电器和外部指示灯，提醒工作人员更换锂电池。    (2)线圈驱动型。这类继电器由用户程序驱动其线圈，使PLC执行特定的操作，用户并不使用它们的触点。    M8030:为锂电池电压指示灯特殊辅助继电器。当其线圈接通时，表示锂电池欠压，驱动指示灯亮，提醒工作人员，需要赶快调换锂电池。    M8033:为PLC停止时输出保持特殊辅助继电器。当其线圈接通时，PLC进入停止状态，并保持所有输出映像存储器和数据寄存器内容。    M8034：为禁止全部输出的特殊辅助继电器。当其线圈接通时，则PLC的输出全部禁止。    M8039：为定时扫描特殊辅助继电器。若其线圈接通时，则PLC按D8039中指定的扫描时间工作。    需要说明的是，未定义的特殊辅助继电器不可在用户程序中使用；辅助继电器的动合和动断触点在PLC内部可无限次的自由使用。
