FX系列可编程控制器的掉电保持型辅助继电器简介

    掉电保持型辅助继电器的地址编号为M500～M1023（共524点）。PLC在运行中如果发生断电，输出继电器和通用型辅助继电器全部成为断开状态，上电后，除了PLC运行时被外部信号接通以外，其他仍为断开状态，但不少控制系统要求保持断电瞬间的状态，掉电保持型辅助继电器就是应用于此场合，主要是在电源中断时，用锂电池保持RAM中映像寄存器中的内容，或将它们保存在EEPROM中，它们在PLC重新通电后的第一个扫描周期保持断电瞬间的状态，可以记忆它们在失电前的状态。图4-5是掉电保持型辅助继电器应用于滑块左右往复运动机构的一个例子。

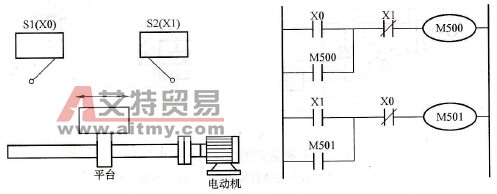

    图4-5    掉电保持型辅助继电器的应用    掉电保持辅助继电器M500及M501的状态决定电动机的转向、在机构掉电又来电时，电动机仍能按掉电前的转向运行。其动作过程分析如下：    当滑块碰撞左限位开关S1时，X0得电导通，M500接通，电动机反转、驱动滑块右行；若掉电，在平台中途停止；若再次来电启动，因为M500保持掉电前的状态，则电动机继续驱动滑块右行，直到碰撞右限位开关S2时，X1得电导通，M501接通并保持；电动机正转，驱动滑块左行。    若不用掉电保持型辅助继电器，则当滑块中途断电后，再次来电启动也不能运动。
