S7-300模拟量输入模块

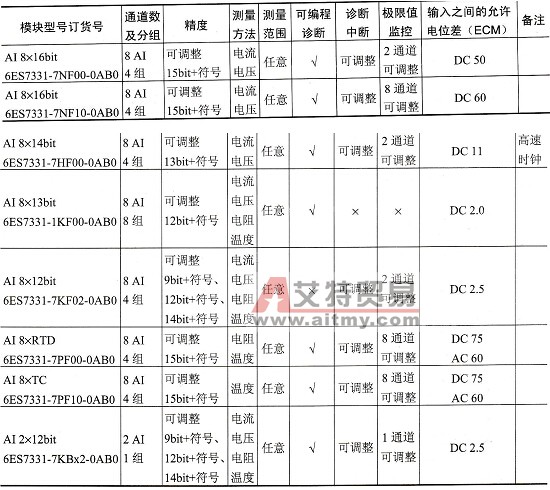

    生产过程中有大量的连续变化的模拟量需要用PLC来测量或者控制，有的是非电量，如温度、压力、流量等，有的是强电电量，如发电机组的电流、电压等。此时利用S7-300的模拟量输入模块即可完成较复杂包含模拟过程信号的任务，可连接不带附加放大器的模拟执行元件和传感器。该类模块主要由A/D转换器、转换开关、恒流源、补偿电路、光隔离器及逻辑电路等组成。    模拟量输入模块具有如下优点：    ◇ 优化配合：模块可任意组合以配合任何所需输入点数量，没有必要增加投资。   ◇ 强大的模拟技术：允许I/O接口与众多的高分辨率模拟传感器或执行元件直接    相连。    SM331模拟量输入模块主要用于连接电压和电流传感器、热电耦、电阻器和电阻式温度计，然后将扩展过程中的模拟信号转换为S7-300内部处理用的数字信号。    SM 331目前只有8种规格的模块，所有模块内部均设有光隔离电路，输入一般采用屏蔽电缆，最长为100m或200m。其各个通道可以分别使用电流输入或者电压输入，并选用不同的量程。通道的转换时间由基本转换时间和模块的电阻测试及断线监控时间组成，基本转换时间取决于模拟量输入模块的转换方法。    SM 331模拟量输入模块的特性主要有：    ◇ 9～15bit（位）+符号分辨率可调（用于不同的转换时间）。    ◇ 各种测量范围：基本的电压／电流测量范围由量程卡机械设定；微调由编程装置中    的STEP 7“硬件组态”功能进行设定。    ◇ 中断能力：该模块将诊断和超限中断传送到可编程控制器的CPU中。    ◇ 诊断：该模块将大量的诊断信息传送给CPU。    SM331模拟量输入模块的技术参数如表2-6所示。    表2-6    SM331模拟量输入模块的技术参数
