FX系列可编程控制器的输出继电器(Y)简介

    输出继电器的外部输出接点连接到PLC的输出端子上，输出继电器是PLC用来传送信号到外部负载的元件，如图4-1所示。每一个输出继电器有一个外部输出的动合触点，但在梯形图中，每一个输出继电器的动合触点和动断触点都可以多次使用。FX2系列PLC的输出继电器最多可达128点(Y0～Y177)。    PLC的输出形式主要有三种：继电器输出、晶体管输出、双向晶闸管输出，图4-3分别给出了三种形式的输出电路，其中继电器输出型最为常用。当CPU有输出时，接通或断开输出电路中的继电器线圈，继电器的触点闭合或断开，通过该触点来控制外部负载电路的接通。很显然，继电器输出是利用了继电器的触点和线圈将PLC的内部电路与外部负载电路进行了隔离。晶体管输出是无触点输出，它通过光耦合使晶体管截止或饱和来控制外部负载电路，并同时对PLC内部电路和输出晶体管电路进行电气隔离。双向晶闸管输出型也是无触点输出，它采用光触发型双向晶闸管。

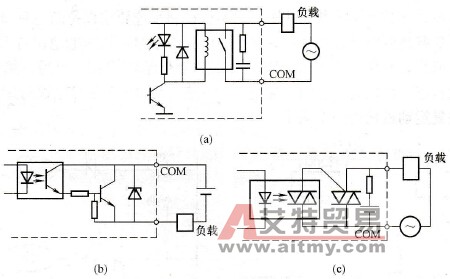

    图4-3    三种形式的输出继电器电路    (a)继电器输出；(b)晶体管输出；(c)双向晶闸管输出    三种输出形式以继电器输出型响应最慢。输出电路的负载电源由外部提供，负载电流一般不超过2A。实际应用中，输出电流额定值与负载性质有关。具体点数可参见表4- 30。    表4-30    FX2N系列PLC输入/输出继电器元件号
