S7-300数字量输入模块

    SM321数字量输入模块(DI)可将现场送来的数字信号电平转换成S7-300的内部信号电平，从而完成对用户程序的控制。其输入方式有两种，一种是直流输入方式，一种是交流输入方式。如图2-1所示和图2-2所示分别为直流输入模块和交流输入模块。

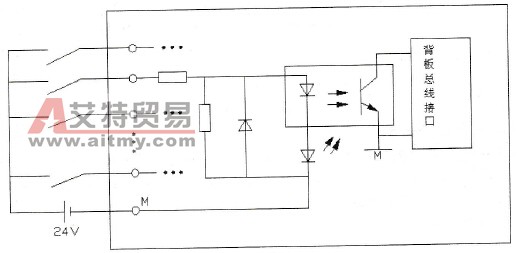

      图2-1    数字量直流输入模块

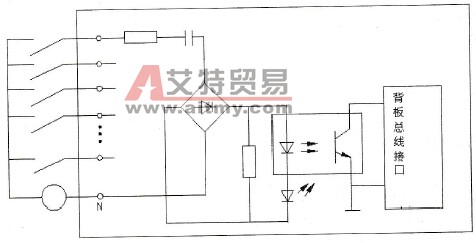

      图2-2    数字量交流输入模块    SM321数字量输入模块有4种型号可供选择，即直流16点输入模块、直流32点输入模块、交流16点输入模块、交流8点输入模块。数字量输入模块的每个输入点都有一个发光二极管显示输入状态，当有电压输入时，二极管发光。    不同型号的SM321数字量输入模块的外部连接方式也不同，其主要区别就在于公共端与电源，连接端布置有单列和双列两种，不同模块根据自己的性能要求选择。    SM321数字量输入模块的技术特性如表2-4所示。    表2-4    SM321数字量输入模块的技术特性
