FX系列可编程控制器的输入继电器(X)简介

    输入继电器与PLC的输入端子相连，是PLC接收外部开关信号的接口。输入继电器是光电隔离的电子继电器，其线圈、动合触点、动断触点与传统硬继电器表示方法一样，如图4 -1所示。这里动合触点、动断触点的使用次数不限，这些接点在PLC内可以自由使用。输入继电器的编号和输入端子的编号一致，线圈的吸合与释放只取决于PLC输入端子所连接的外部设备的状态，不能用程序驱动。一般来说，输入电路的时间常数小于10ms。FX2系列PLC的输入继电器最多可达128点(X0～X177)。

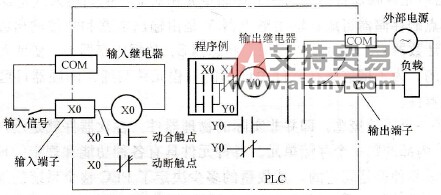

    图4-1    PLC输入／输出示意图    各种PLC的输入电路都基本相同，通常有三种类型：一种是直流(12～24V)输入，可分为共阳型和共地型两种；另一种是交流(100～120V、200～240V)输入；第三种是交直流(12- 24V)输入。外界输入器件可以是无源触点或者有源传感器的集电极开路的晶体管，这些外部输入器件是通过PLC输入端子与PLC相连。下面以如图4-2所示的PLC直流共阳型输入电路来说明输入继电器电路的工作原理。当输入端子接收到接近开关接通的信号时，发光二极管VD1、VD2导通，VD2作输入信号指示用。在VD1发光的激励下，光电三极管VT导通，驱动电路接通或断开。这里的VD1、VT的导通相当于继电器线圈接通，内部电路的通断相当于继电器动合触点、动断触点的通断。

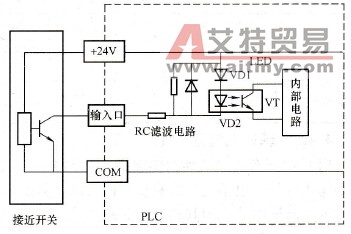

    图4-2    PLC直流共阳型输入电路
