FX系列可编程控制器的数据寄存器(D)简介

    PLC在进行输入输出处理、模拟量控制、位置控制时，需要许多数据寄存器用来存储数据和参数。数据寄存器的数值读出与写入一般采用应用指令，而且可以从数据存取单元（显示器）与编程器直接读出／写入。数据寄存器为16位（最高位为符号位），也可将2个数据寄存器组合，可存储32位（最高位为符号位）的数值数据。1个数据寄存器处理的数值为-32767～+32767。16/32位数据形式如图4-16所示。    以2个相邻的数据寄存器（高位为大号，低位为小号。在变址寄存器中，V为高位，Z为低位），可处理-2147483648～+2147483647的高值。其数据表示如图4-16 (b)所示。在指定32位时，如果指定低位(例如D0)，则高位继其之后的地址号（例如D1）被自动占用。低位可用奇数或偶数的软组件地址号指定，考虑到外围设备的监视功能，低位采用偶数软组件（编程元件）地址更好。数据寄存器有以下几种类型：

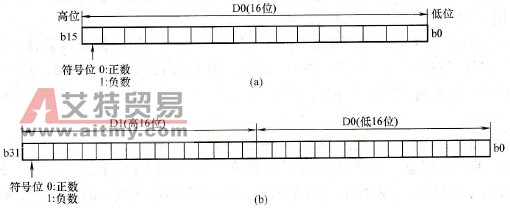

    图4-16    16/32位数据形式    (a) 16位数据寄存器的数据表示方法；(b) 32位数据寄存器的数据表示方法
