FX系列可编程控制器的高速计数器简介

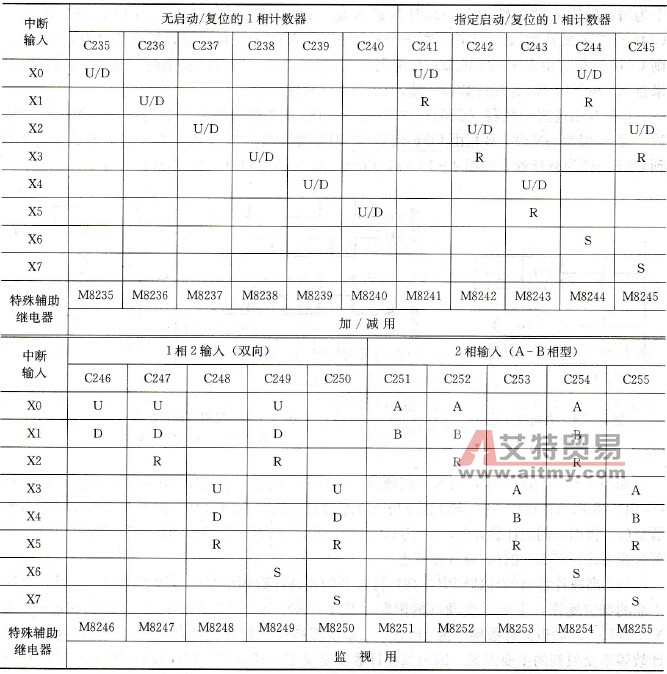

    高速计数器的基本使用方法和内部计数器相似，它的优点是：输入信号与扫描周期无关，可响应高达10kHz的频率(内部计数器则可能低于50Hz)，应用也更为灵活。高速计数器均有断电保护功能，通过参数设定也可变成非断电保持。FX2N系列PLC有C235～C255共21点高速计数器，适合用来作为高速计数器输入的端口有X0～X7。某一输入端同时只能供一个高速计数器使用，不能重复，即如果某一个输入端已被某个高速计数器占用，它就不能再用于其他高速计数器，也不能用作他用。高速计数器可分为三类，各高速计数器对应的输入端见表4-32。    (1)单相单计数输入高速计数器(C235～C245)。单相单计数输入高速计数器触点动作与32位增/减计数器相同，可进行增或减计数（取决于M8235～M8245的状态），如图4-13所示。    图4-13 (a)所示为无启动/复位端单相单计数输入高速计数器的应用。若X10断开，则M8235为OFF，C235为增计数方式（反之为减计数）。由X12选中C235，从表4-32可知，其输入信号来于X0，C235对X0信号增计数，当前值达到1234时，C235动合触点接通，Y0得电。X11为复位信号，当X11接通时，C235复位。    表4-32    高速计数器输入表

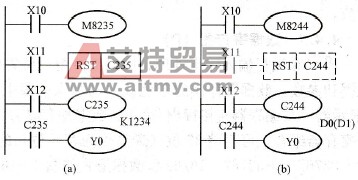

    图4-13 (b)所示为带启动/复位端单相单计数输入高速计数器的应用。由表4 - 32可知，X1和X6分别为复位输入端和启动输入端。利用X10通过M8244可设定其增/减计数方式。当X12为接通，且X6也接通时，则开始计数，计数的输入信号来自于X0，C244的设定值由D0和D1指定。除了可用X1立即复位外，也可用梯形图中的X11复位。
    图4-13    单相单计数输入高速计数器    (a)无启动/复位端；(b)带启动/复位端    (2)单相双计数输入高速计数器(C246～C250)。这类高速计数器具有两个输入端，一个为增计数输入端，另一个为减计数输入端。利用M8246～M8250的ON／OFF可监控C246～C250的计数减／增方向。如图4- 14所示，X10为复位信号，其有效（为ON状态）则C248复位。由表4- 32可知，也可利用X5对其复位。当X11接通时，选中C248，输入来自X3和X4，X3为加计数输入端，X4为减计数输入端。    (3)双相高速计数器(C251～C255)。A相和B相信号决定计数器是增计数还是减计数。当A相为ON时，B相由OFF到ON，则为增计数；当A相为ON时，若B相由ON到OFF，则为减计数，如图4-15 (a)所示。当A相为OFF时，不计数。
    图4-14    单相双计数输入高速计数器

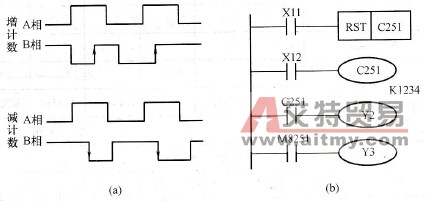

    图4-15    双相高速计数器    (a)增减计数；(b)计数顺序    如图4-15 (b)所示，当X12接通时，C251开始计数。由表4-32可知，其输入来自X0(A相)和X1 (B相)。只有当计数使当前值超过设定值，Y2为ON。如果X11接通，则计数器复位。根据不同的计数方向，Y3为ON（增计数）或为OFF（减计数），用M8251～M8255,可监视C251～C255的加／减计数状态。    (4)高速计数器的计数频率。高速计数器的最高计数频率受两个因素限制，一是各个输入端的响应速度，主要是受硬件的限制，其中，X0、X2、X3最高计数频率为10kHz，而X1、X4、X5的最高计数频率为7kHz。二是全部高速计数器的处理时间，这是高速计数器计数频率受限制的主要因素，因为高速计数器是采用中断方式，故计数器用的越少，则可计数频率就越高。若某些计数器采用比较低的频率计数，则其他计数器可用比较高的频率计数。
