S7-300的CPU介绍

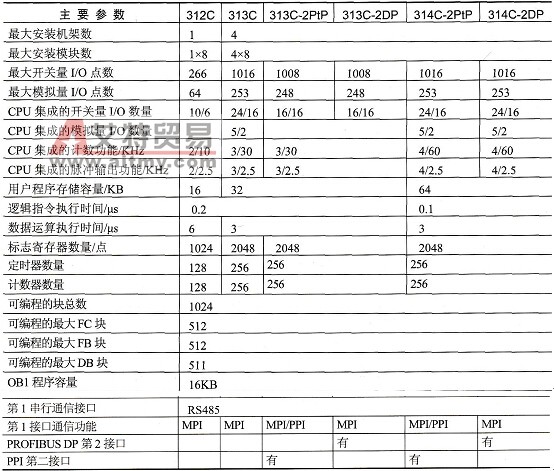

    S7-300有20种不同型号的CPU，并且其型号还在不断扩充之中。简单来讲，可分为以下5种类型：紧凑型、标准型、重新定义标准型、户外型、故障安全型。下面就各类型CPU作一简单介绍。    1．紧凑型（6种）    紧凑型CPU其本身带有数量不等的集成I/O、集成计数、脉冲输出等功能。    (1) CPU 312C：集成的数字量输入和输出，带有与过程相关的功能，适用于小型应用系统。CPU运行时需要微存储卡。    (2) CPU 313C：集成的数字量和模拟量输入和输出，带有与过程相关的功能。CPU运行时需要微存储卡。    (3) CPU 313C-2PtP：集成的数字量输入和输出，提供第二个串口，带有与过程相关的功能。CPU运行时需要微存储卡。    (4) CPU 313C-2DP：集成的数字量输入和输出、PROFIBUS DP主站／从站接口；带有与过程相关的功能，可以完成特殊任务；可以连接标准I/O设备。CPU运行时需要微存储卡。    (5) CPU 314C-2PtP：集成的数字量和模拟量输入和输出，提供第二个串口，带有与过程相关的功能。CPU运行时需要微存储卡。    (6) CPU 314C-2DP：集成的数字量和模拟量输入和输出、PROFIBUS DP主站／从站接口，带有与过程相关的功能，可以连接标准I/O设备。CPU运行时需要微存储卡。    6种紧凑型CPU基本参数的对比如表2-1所示。    表2-1    S7-300紧凑型CPU基本参数的对比
      2．标准型（5种）    标准型CPU均为模块式结构，CPU无集成I/O点。    (1) CPU 313:具有扩展程序存储区的低成本的CPU，用于高速处理的小型设备。    (2) CPU 314：可以进行高速处理以及中等规模的I/O配置，用于中等指令执行速度的程序。    (3) CPU 315:中、大容量程序存储器，可用于大规模的I/O配置。    (4) CPU 315-2DP:中、大容量程序存储器，带有PROFIBUS DP主站／从站接口，可用于大规模的I/O配置，建立分布式I/O系统。    (5) CPU 316-2DP：大容量程序存储器，用于分布式和集中式的大容量I/O配置，带有PROFIBUS DP主站／从站接口。    3．重新定义标准型（3种）    (1) CPU 312（新）：适用于全集成自动化(TIA)的CPU，适用于对处理速度中等要求的小规模应用。CPU运行时需要微存储卡。    (2) CPU 314（新）：适用于对程序量中等要求的应用，对二进制和浮点数运算具有较高的处理性能。CPU运行时需要微存储卡。    (3) CPU 315-2DP（新）：中、大规模的程序存储容量，对二进制和浮点数运算的处理性能较高，带有PROFIBUS DP主站／从站接口，可用于分布式的大规模的I/O配置。CPU运行时需要微存储卡。    4．户外型（4种）    户外型CPU的主要特点是防护等级高，允许在25～+70℃的恶劣环境下使用。    (1) CPU 312 IFM:集成的数字量I/O，用于小系统，具有特殊功能的输入，适用于恶劣环境。    (2) CPU 314 IFM:集成的数字量I/O，具有扩展功能，适用于对响应时间要求较高及其他特殊功能的系统，具有特殊功能输入，允许在恶劣环境下使用。    (3) CPU 314（户外）：具有高速处理时间和中等规模I/O配置的CPU，适用于中等规模的程序量和中等规模的指令执行时间的系统，允许在恶劣环境下使用。    (4) CPU 318-2DP:具有中到大容量程序存储器和PROFIBUS DP主站／从站接口，可用于建立分布式的大规模I/O配置。    5．故障安全型（2种）    故障安全型CPU适用于锅炉、索道以及对安全性要求极高的特殊控制场合，它可以在系统出现故障时立即进入安全状态或安全模式，以确保人身与设备的安全。    (1) CPU 315F-2DP：具有PROFIBUS DP主站／从站接口，使用带有PROFIsafe协议的PROFIBUS DP可实现安全通信，ET 200M和ET 200S可以与故障安全的数字量模板连接，也可以在自动化系统中运行相关的标准模板。    (2) CPU 317F-2DP：与CPU 315F-2DP相比，其工作存储器为512KB，I/O地址区、过程映像区都要大很多，并为过程的安全性提供了更为系统的保障。    两种故障安全型CPU基本参数的对比如表2-2所示。    表2-2    S7-300故障安全型CPU基本参数的对比
